آیا تاکنون برای شما پیش آمده که در حین طراحی یک پروژه الکترونیکی، ساخت پاوربانک یا مونتاژ ربات، با قطعی‌های مداوم تغذیه یا اتصالات ناایمن باتری‌های لیتیومی مواجه شوید؟ باتری‌های لیتیوم یون سایز ۱۸۶۵۰ به دلیل چگالی انرژی بالا و طول عمر مناسب، محبوب‌ترین گزینه برای تامین توان دستگاه‌های شارژی هستند؛ اما اتصال مستقیم سیم به بدنه این باتری‌ها با لحیم‌کاری معمولی علاوه بر خطرات جدی انفجار و آسیب حرارتی به سلول، اتصالی نامطمئن ایجاد می‌کند. راهکار استاندارد و حرفه‌ای برای حل این چالش، استفاده از جاباتری دوتایی باتری لیتیوم یون ۳.۷ ولت سایز ۱۸۶۵۰ است.
چرا استفاده از جاباتری (هولدر) ۱۸۶۵۰ ضروری است؟
باتری‌های لیتیومی حساسیت بالایی در برابر حرارت مستقیم هویه دارند. وقتی سعی می‌کنید سیم را مستقیماً به قطب‌های باتری ۱۸۶۵۰ لحیم کنید، حرارت بالا موجب ذوب شدن واشرهای داخلی، آسیب به سوپاپ اطمینان و در نهایت کاهش شدید ظرفیت یا آتش‌سوزی سلول می‌شود. جاباتری یا هولدر استاندارد، نقش یک رابط ایمن، مقاوم و باکیفیت را ایفا می‌کند تا بدون نیاز به لحیم‌کاری روی خود باتری، جریانی پایدار و بدون افت ولتاژ را به مدار شما منتقل کند.
ویژگی‌ها و مشخصات فنی جاباتری دوتایی ۱۸۶۵۰
یک هولدر باتری استاندارد باید توانایی تحمل جریانات مداوم و ساختاری مقاوم در برابر ضربه و حرارت داشته باشد. جاباتری دوتایی ارائه شده در فروشگاه سبزفراز با در نظر گرفتن تمام نیازمندی‌های مهندسی طراحی شده است:
- جنس بدنه: ساخته شده از پلاستیک فشرده ABS که مقاومت بالایی در برابر حرارت، فشار مکانیکی و ضربه دارد.
- پایه‌های فنری استیل: استفاده از فنرهای استیل ضد زنگ با خاصیت ارتجاعی بالا که باتری را محکم در جای خود نگه می‌دارند و از قطع اتصال بر اثر لرزش جلوگیری می‌کنند.
- سیم‌های خروجی استاندارد: دارای دو رشته سیم مسی قلع‌اندود به طول حدود ۱۰ تا ۱۵ سانتی‌متر با ضخامت 0.5mm² که لحیم‌کاری آن‌ها روی برد یا اتصال به ترمینال‌ها را بسیار آسان می‌سازد.
- تفکیک قطبیت: سیم قرمز نمایانگر قطب مثبت (+) و سیم مشکی نمایانگر قطب منفی (-) است تا خطای معکوس بستن تغذیه به حداقل برسد.
- ابعاد و وزن: ابعاد تقریبی ۷.۵ × ۴ × ۱.۵ سانتی‌متر و وزن سبک ۳۵ گرم که آن را برای پروژه‌های پرتابل و کم‌حجم ایده‌آل می‌سازد.
- سازگاری کامل: قابل استفاده برای انواع باتری ۱۸۶۵۰ سرتخت (Flat Top)، دکمه‌ای (Button Top) و باتری‌های دارای برد محافظ (PCB Protection).
اتصال سری یا موازی؟ ولتاژ کاری مورد نیاز خود را تعیین کنید
یکی از بزرگ‌ترین مزایای جاباتری‌های دوتایی، انعطاف‌پذیری در پیکربندی اتصالات است. بسته به اینکه مدار شما به ولتاژ بالاتر نیاز دارد یا ظرفیت و طول عمر بیشتری می‌طلبد، می‌توانید سیم‌کشی را تنظیم کنید:
۱. اتصال سری (Series Connection - ولتاژ ۷.۴ ولت)
در حالت سری، قطب مثبت باتری اول به قطب منفی باتری دوم متصل می‌شود. در این حالت ولتاژ دو سلول با هم جمع شده و ولتاژ نامی ۷.۴ ولت (ولتاژ شارژ کامل ۸.۴ ولت) را ارائه می‌دهد، در حالی که ظرفیت کل (آمپرساعت) برابر با یک سلول باقی می‌ماند. این حالت برای راه‌اندازی موتورهای دی‌سی، بردهای آردوینو با ورودی VIN و چراغ‌قوه‌های پرقدرت کاربرد دارد.
۲. اتصال موازی (Parallel Connection - ولتاژ ۳.۷ ولت)
در حالت موازی، قطب‌های مثبت به هم و قطب‌های منفی به هم متصل می‌شوند. در این حالت ولتاژ تغذیه همان ۳.۷ ولت نامی (۴.۲ ولت شارژ کامل) باقی می‌ماند اما ظرفیت کل (mAh) دو برابر می‌شود. این روش برای ساخت پاوربانک، سیستم‌های پشتیبان UPS کم‌ولتاژ و اسپیکرهای بلوتوثی که نیاز به شارژدهی طولانی‌مدت دارند عالی است.
راهنمای گام‌به‌گام خرید جاباتری دوتایی ۱۸۶۵۰
برای اینکه در انتخاب هولدر باتری دچار اشتباه نشوید، هنگام خرید به نکات زیر توجه کافی داشته باشید:
- بررسی کیفیت فنرها و کنتاکت‌ها: کنتاکت‌های ضعیف موجب مقاومت تماسی بالا و افت ولتاژ می‌شوند. فنرهای استیل آبکاری‌شده در این جاباتری هدایت الکتریکی عالی را تضمین می‌کنند.
- کیفیت سیم خروجی: سیم‌های معمولی بدون روکش قلع، لحیم‌کاری سختی دارند. سیم‌های قلع‌اندود موجود روی این جاباتری آماده اتصال سریع هستند.
- ابعاد محفظه: باتری‌های ۱۸۶۵۰ دارای برد محافظ (Protected) حدود ۲ تا ۳ میلی‌متر طول بیشتری دارند. این جاباتری به گونه‌ای طراحی شده که هر دو مدل محافظ‌دار و بدون محافظ به‌راحتی در آن جا می‌گیرند.
- ارزش خرید و قیمت: با توجه به قیمت بسیار مناسب ۱۷,۲۰۰ تومان، این قطعه اقتصادی‌ترین روش برای ایمن‌سازی تغذیه پروژه‌های شماست.
کاربردهای رایج در پروژه‌های الکترونیک و DIY
جاباتری دوتایی ۱۸۶۵۰ نه‌تنها یک قطعه نگهدارنده است، بلکه پل ارتباطی ایمن بین انرژی ذخیره‌شده در سلول‌های لیتیومی و مدارهای حساس الکترونیکی شماست.
برخی از مهم‌ترین مصارف این محصول عبارتند از:
- ساخت و تعمیر پک‌های باتری ۲ سل (2S یا 2P)
- پروژه‌های رباتیک، ماشین‌های کنترلی و پهپادها
- تامین تغذیه بردهای آردوینو، ESP32 و رازبری پای در پروژه‌های اینترنت اشیا (IoT)
- ساخت پاوربانک‌های دست‌ساز و سیستم‌های روشنایی اضطراری
- تعویض جا باتری آسیب‌دیده در اسپیکرهای شارژی و ابزارهای دستی
نکات مهم در نصب، لحیم‌کاری و نگهداری
برای افزایش طول عمر جاباتری و ایمنی بیشتر دستگاه، رعایت نکات زیر توصیه می‌شود:
همواره قبل از جا زدن باتری‌ها، پلاریته (+) و (-) حک‌شده روی بدنه جاباتری را چک کنید. هنگام لحیم‌کاری سیم‌ها به برد اصلی، زمان تماس هویه را کوتاه نگه دارید تا روکش نسوز سیم آسیب نبیند. همچنین اگر قصد دارید برای مدت طولانی از دستگاه استفاده نکنید، بهتر است باتری‌ها را از هولدر خارج کنید تا از فشار مداوم فنرها و تخلیه خودبه‌خودی جلوگیری شود.
جمع‌بندی
جاباتری دوتایی باتری لیتیوم یون ۳.۷ ولت سایز ۱۸۶۵۰ با بدنه ABS مقاوم، سیم‌های قلع‌اندود و فنرهای استیل محکم، ابزاری حیاتی برای تمامی علاقه‌مندان به الکترونیک، سازندگان پروژه‌های DIY و مهندسان رباتیک است. این محصول با قیمت استثنایی ۱۷,۲۰۰ تومان در فروشگاه اینترنتی سبزفراز موجود بوده و ایمنی و پایداری منبع تغذیه دستگاه‌های شما را تضمین می‌کند.
سوالات متداول (FAQ)
۱. آیا این جاباتری برای باتری‌های ۱۸۶۵۰ دارای برد محافظ (PCB) مناسب است؟
بله، فضای داخلی و انعطاف فنرهای استیل این جاباتری به گونه‌ای طراحی شده که باتری‌های ۱۸۶۵۰ محافظ‌دار که طول کمی بلندتر دارند نیز به‌راحتی در آن قرار می‌گیرند.
۲. سیم‌های متصل به جاباتری چقدر طول دارند و آیا نیاز به لحیم‌کاری اولیه دارند؟
طول سیم‌ها بین ۱۰ تا ۱۵ سانتی‌متر بوده و نوک آن‌ها به‌صورت قلع‌اندود آماده شده است؛ بنابراین نیازی به سیم‌لختی یا قلع‌اندود کردن مجدد ندارند و آماده لحیم‌کاری روی برد یا اتصال به کانکتور هستند.
۳. آیا می‌توان از این هولدر برای ساخت ولتاژ ۷.۴ ولت استفاده کرد؟
بله، با سیم‌کشی سری بین دو سلول می‌توانید خروجی ۷.۴ ولت (تا ۸.۴ ولت در حالت شارژ کامل) دریافت کنید.
راهنمای جامع و چک‌لیست کاربردی جاباتری تکی ۱۸۶۵۰ لیتیوم یون
مقالات مرتبط
راهنمای جامع و چک‌لیست کاربردی جاباتری تکی ۱۸۶۵۰ لیتیوم یون
آیا میدانید چطور یک اتصال غیراستاندارد باتری لیتیومی میتواند کل پروژه الکترونیکی شما را نابود کند؟ در این مقاله با جاباتری تکی ۱۸۶۵۰، مشخصات فنی، مزایا و کاربردهای آن آشنا شوید.
مقایسه روش‌های تغذیه الکترونیک؛ چرا جاباتری ۳ تایی ۱۸۶۵۰ بهترین انتخاب است؟
در این مقاله جامع، روش‌های مختلف اتصال باتری لیتیوم یون ۱۸۶۵۰ از جمله لحیم‌کاری مستقیم، جوش نقطهای و استفاده از جاباتری سهتایی ABS را مقایسه میکنیم تا بهترین راهکار را برای پروژه‌های خود انتخاب کنید.
راهنمای کامل هولدر باتری ۱۸۶۵۰ روبردی؛ انتخاب هوشمندانه پروژه‌ها
بررسی تخصصی و کاربردی جاباتری تکی ۱۸۶۵۰ روبردی (PCB Mount)، مزایای اتصال مستقیم به برد مدار چاپی، جنس بدنه ABS و نقش آن در ارتقای کیفیت پروژه‌های الکترونیکی.

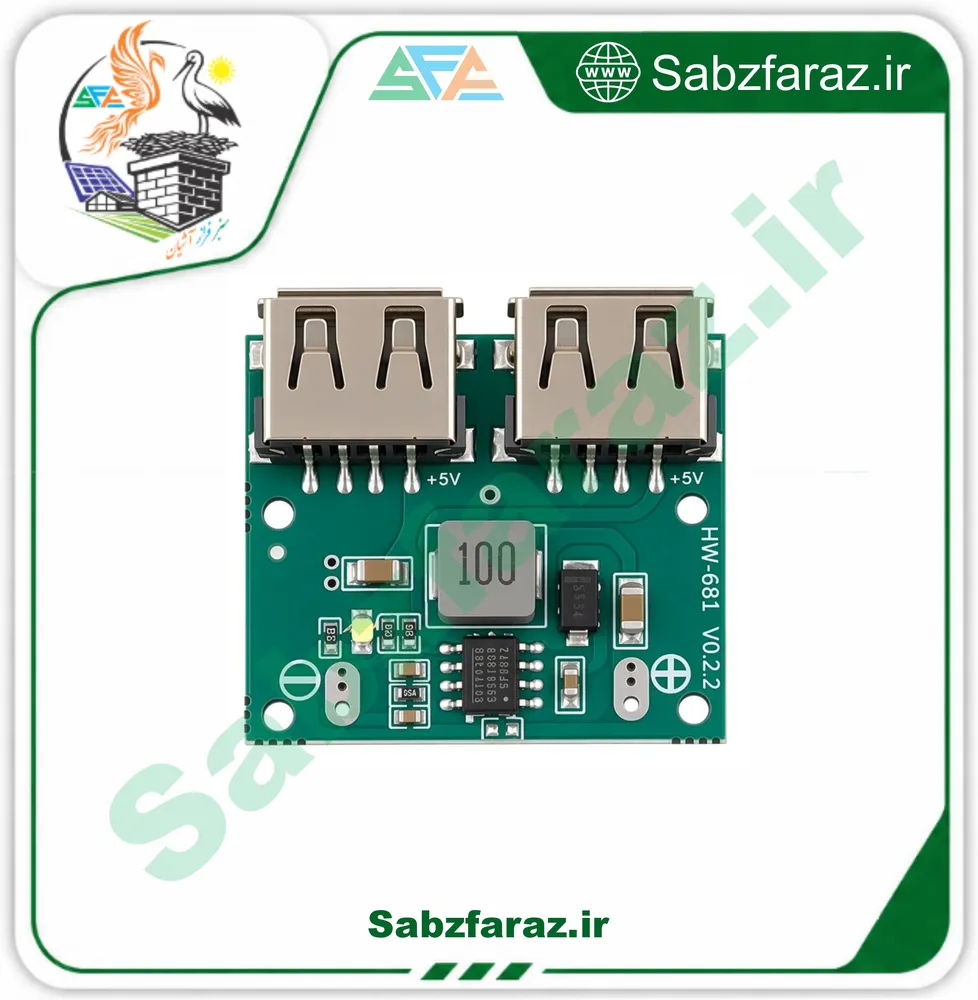

بررسی و کاربرد ماژول کاهنده DC-DC مدل HW-681 با پورت USB
