راهنمای انتخاب و خرید سلف مقاومتی ۲۲۰ میکروهانری ۱/۲ وات

حل یک چالش بزرگ: چرا مدارهای الکترونیکی با نویز و افت ولتاژ مواجه می‌شوند؟

تصور کنید روزها وقت خود را صرف طراحی و مونتاژ یک مدار میکروکنترلری یا یک ماژول تغذیه کرده‌اید، اما هنگام تست نهایی با رفتارهای عجیب و غیرمنتظره روبه‌رو می‌شوید؛ میکروکنترلر شما بی‌دلیل ریست می‌شود، سنسورها مقادیر نادرست و پر از نویز نمایش می‌دهند یا خروجی منبع تغذیه دارای نوسانات شدید (ریپل) است. در اکثر موارد، طراحان ابتدا به سراغ نرم‌افزار یا خازن‌ها می‌روند، اما ریشه اصلی مشکل جای دیگری است: عدم کنترل نویزهای فرکانسی و تغییرات ناگهانی جریان!

در مدارهای مدرن، به‌ویژه در حضور منابع تغذیه سوئیچینگ و مبدل‌های DC-DC، جریان خروجی همواره حاوی هارمونیک‌ها و ریپل‌های فرکانسی است. اینجاست که قطعه‌ای کوچک اما حیاتی به نام سلف مقاومتی ۲۲۰ میکروهانری ۱/۲ وات وارد میدان می‌شود تا نقش نجات‌دهنده مدار شما را ایفا کند.

سلف مقاومتی ۲۲۰ میکروهانری ۱/۲ وات چیست و چگونه کار می‌کند؟

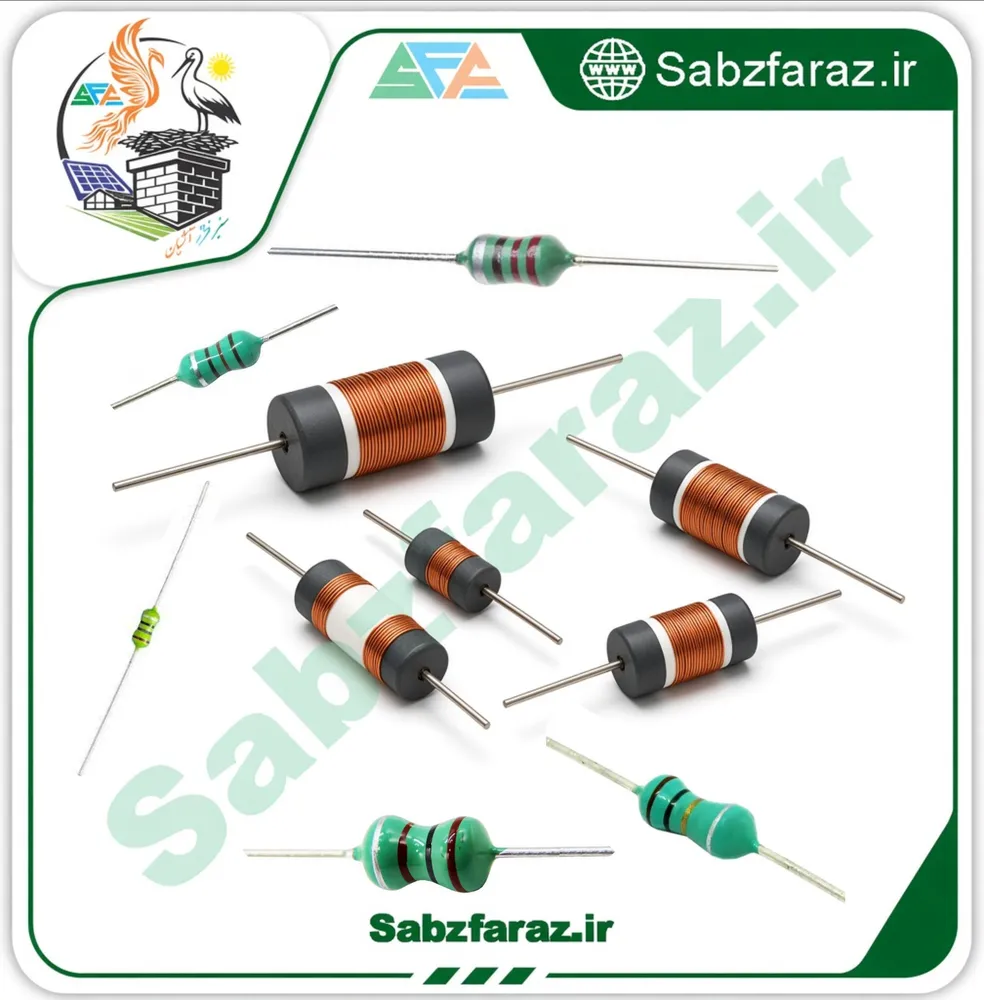

سلف مقاومتی (Resistor-Type Inductor) که با نام سلف اکسیال (Axial Inductor) نیز شناخته می‌شود، یک قطعه الکترونیکی پایه‌دار است که ظاهری بسیار مشابه مقاومت‌های کربنی دارد. این قطعه از یک سیم‌پیچ مسی با روکش لاکی حول یک هسته از جنس فریت تشکیل شده و در یک غلاف عایق قرار گرفته است.

عملکرد اصلی سلف بر پایه قانون القای فارادی است. سلف در برابر تغییرات ناگهانی جریان الکتریکی از خود مقاومت نشان می‌دهد و انرژی را به‌صورت میدان مغناطیسی در خود ذخیره می‌کند. مقدار ۲۲۰ میکروهانری (220uH)، اندوکتانس متوسط به بالایی در رده سلف‌های اکسیال محسوب می‌شود که آن را برای فیلتر کردن فرکانس‌های پایین‌تر و صاف‌سازی هرچه بهتر جریان خروجی فوق‌العاده می‌سازد.

ویژگی‌ها و مشخصات فنی سلف ۲۲۰ میکروهانری ۱/۲ وات

برای انتخاب دقیق قطعه در پروژه، بررسی دقیق پارامترهای الکتریکی و فیزیکی ضروری است. مشخصات فنی این محصول عبارتند از:

• نوع قطعه: سلف مقاومتی / اکسیال (Through-Hole DIP)
• مقدار اندوکتانس: ۲۲۰ میکروهانری (220uH)
• توان نامی: ۱/۲ وات (0.5W)
• جنس هسته: فریت (Ferrite Core) با بازدهی مغناطیسی بالا
• نوع سیم‌پیچ: سیم مسی خالص با روکش لاکی مقاوم
• ابعاد فیزیکی: طول حدود ۸ میلی‌متر و قطر حدود ۳.۵ میلی‌متر
• محدوده دمای کاری: ۴۰- تا ۱۲۵+ درجه سانتی‌گراد
• روش تشخیص مقدار: از طریق کدهای رنگی روی بدنه یا دستگاه LCR متر

کاربردهای کلیدی سلف اکسیال 220uH در پروژه‌های الکترونیکی

توان ۱/۲ وات همراه با اندوکتانس ۲۲۰ میکروهانری، این سلف را به یکی از پرکاربردترین گزینه‌ها در مدارهای با جریان متوسط تبدیل کرده است. از جمله مهم‌ترین کاربردهای این قطعه می‌توان به موارد زیر اشاره کرد:

۱. فیلتر خروجی منابع تغذیه سوئیچینگ و رگولاتورهای باک (Buck Converters)

در مبدل‌های ولتاژ DC-DC، به دلیل فرکانس سوئیچینگ بالا، ولتاژ خروجی دارای ریپل‌های ریزی است. قرارگیری سلف ۲۲۰uH به همراه یک خازن مناسب (تشکيل فیلتر LC) باعث هموارسازی جریان و حذف نویزهای فرکانس بالا می‌شود.

۲. حذف نویز و فرکانس‌های مزاحم در مدارهای دیجیتال و آنالوگ

خطوط تغذیه بردهای حساس مانند آردوینو (Arduino)، ESP8266، ESP32 و رزبری پای (Raspberry Pi) شدیداً به نویزهای محیطی حساس هستند. با قرار دادن این سلف در مسیر ورودی تغذیه، می‌توان از ورود نویز به بخش‌های پردازشی جلوگیری کرد.

۳. استفاده به‌عنوان چوک (Choke) در خطوط سیگنال و تغذیه

این سلف فرکانس‌های مستقیم (DC) را با کمترین مقاومت عبور می‌دهد، اما در برابر سیگنال‌های ناخواسته AC و نویزهای فرکانس بالا مانند یک مانع بزرگ رفتار می‌کند.

راهنمای گام‌به‌گام خرید سلف مقاومتی: به چه نکاتی توجه کنیم؟

هنگام خرید سلف‌های اکسیال باید چند فاکتور کلیدی را ارزیابی کنید تا مدارتان با افت عملکرد یا سوختن قطعات مواجه نشود:

گام اول: تعیین مقدار اندوکتانس مورد نیاز (220uH در برابر مقادیر دیگر)

تفاوت اصلی میان مقادیر مختلف سلف در فرکانس قطع آن‌هاست. برای مثال، سلف 22uH برای فرکانس‌های بسیار بالا مناسب است، اما سلف ۲۲۰uH به دلیل اندوکتانس بالاتر، قدرت فیلترسازی بسیار بهتری در فرکانس‌های پایین‌تر و صاف‌سازی جریان‌های نوسانی دارد.

گام دوم: سنجش توان و جریان مجاز (1/2W)

توان ۱/۲ وات مشخص می‌کند که سلف قادر به تحمل جریان‌های متوسط در مدارهای کم‌مصرف و نیمه‌قدرت است. اگر مدار شما جریان‌های چند آمپری کشی می‌نماید، باید از سلف‌های بشکه‌ای یا پاور سلف‌ها استفاده کنید.

گام سوم: نوع بسته بندی و نحوه نصب

پکیج اکسیال DIP نصب این قطعه را روی بردبورد برای تست اولیه و همچنین لحیم‌کاری روی فیبر مدار چاپی (PCB) بسیار ساده و سریع می‌سازد.

نکات مهم در نصب، تست و نگهداری سلف ۲۲۰uH

نکته فنی: همیشه قبل از لحیم‌کاری سلف‌های اکسیال روی PCB، مقدار آن‌ها را با کدهای رنگی بررسی کنید. برای اطمینان ۱۰۰ درصدی، استفاده از یک LCR متر دقیق توصیه می‌شود زیرا خطای کدهای رنگی در سلف‌ها معمولاً حدود ۱۰ تا ۲۰ درصد است.

• عدم خم‌کاری شدید پایه‌ها: پایه‌های سلف را از نزدیک‌ترین نقطه به بدنه به شدت خم نکنید تا به روکش سرامیکی و سیم‌پیچ داخلی آسیبی وارد نشود.
• پرهیز از حرارت بیش از حد: هنگام لحیم‌کاری، هویه را بیش از ۳ تا ۵ ثانیه روی پایه‌ها نگه ندارید تا هسته فریت دچار شوک حرارتی نشود.
• فاصله‌گذاری مناسب: در مدارهای فرکانسی، سلف را خیلی نزدیک به قطعات حساس مغناطیسی یا سنسورهای اثر هال قرار ندهید.

سوالات متداول (FAQ)

آیا این سلف برای خروجی ماژول‌های LM2596 و XL4015 مناسب است؟

بله، برای جریان‌های خروجی پایین تا متوسط و فیلترسازی ثانویه نویز بسیار مناسب است. اما برای جریان‌های بالای ۲ آمپر در مسیر اصلی، استفاده از پاور سلف توصیه می‌شود.

چگونه مقدار سلف را از روی کدهای رنگی بخوانیم؟

کد رنگی سلف‌ها مشابه مقاومت‌ها است با این تفاوت که عدد به‌دست‌آمده بر حسب میکروهانری (uH) محاسبه می‌شود.

تفاوت سلف اکسیال با سلف بشکه‌ای (Radial) چیست؟

سلف‌های اکسیال از نظر ظاهری شبیه مقاومت بوده و ابعاد کوچک‌تری دارند و برای توان‌های پایین‌تر (مانند ۱/۲ وات) استفاده می‌شوند، در حالی که سلف‌های بشکه‌ای برای جریان‌های بالاتر طراحی شده‌اند.

جمع‌بندی و نتیجه‌گیری

سلف مقاومتی ۲۲۰ میکروهانری ۱/۲ وات یک قطعه اقتصادی، کاربردی و حیاتی برای تمام طراحان و علاقه‌مندان به الکترونیک است. این سلف با قابلیت حذف موثر نویز و تثبیت جریان، کیفیتی پایدار را برای مدارهای تغذیه و پروژه‌های هوشمند شما به ارمغان می‌آورد. فروشگاه اینترنتی سبزفراز مرجع تخصصی تامین انواع قطعات الکترونیک، سلف‌ها و قطعات مغناطیسی، این محصول را با بالاترین کیفیت و بهترین قیمت در اختیار شما قرار می‌دهد.
