راهنمای جامع خرید و کاربرد سلف مقاومتی 3.3 میکرو هانری

آیا مدارهای شما هم از نویز و ریپل ولتاژ رنج می‌برند؟

تصور کنید روزها وقت صرف طراحی یک مدار فیلتر یا منبع تغذیه DC-DC کرده‌اید، اما در مرحله تست متوجه می‌شوید سیگنال‌های خروجی دارای نویز شدید، پرش‌های نامنظم ولتاژ یا تداخلات فرکانس بالا هستند. این ناپایداری‌ها معمولاً ناشی از عدم وجود یک فیلتر مناسب یا انتخاب نادرست قطعات مغناطیسی در مسیر جریان است. مدارهای مدرن، به‌ویژه پروژه‌های مبتنی بر آردوینو، ESP32 و مبدل‌های ولتاژ فشرده، نیازمند قطعاتی هستند که بتوانند در ابعادی کوچک، نویز فرکانس بالا را حذف کرده و جریان خطی و پایداری را ارائه دهند. حل این مشکل با استفاده از سلف مقاومتی 3.3 میکرو هانری 1/4 وات بسیار ساده‌تر و مقرون‌به‌صرفه‌تر از آن چیزی است که تصور می‌کنید.

چک‌لیست نشانه‌های نیاز مدار شما به سلف مقاومتی 3.3uH

اگر با هر یک از موارد زیر در مدار الکترونیکی خود مواجه هستید، وقت آن رسیده که از یک سلف اکسیال استاندارد استفاده کنید:

• وجود ریپل زیاد در خروجی رگولاتور: نوسانات ریز ولتاژ در خروجی مبدل‌های باک (Buck) یا بوست (Boost).
• تداخل سیگنال‌های آنالوگ و دیجیتال: تاثیر منفی نویز بخش تغذیه روی داده‌های دریافتی از سنسورها.
• محدودیت فضای برد مدار چاپی (PCB): عدم امکان استفاده از سلف‌های بشکه‌ای یا SMD بزرگ.
• نیاز به پاسخ فرکانسی سریع: نیاز به مقدار اندوکتانس پایین جهت تثبیت ولتاژ در فرکانس‌های سوئیچینگ بالا.
• عدم پایداری در عملکرد میکروکنترلر: ریست شدن‌های ناگهانی به دلیل نویزهای خط تغذیه.

سلف مقاومتی 3.3 میکرو هانری 1/4 وات چیست؟

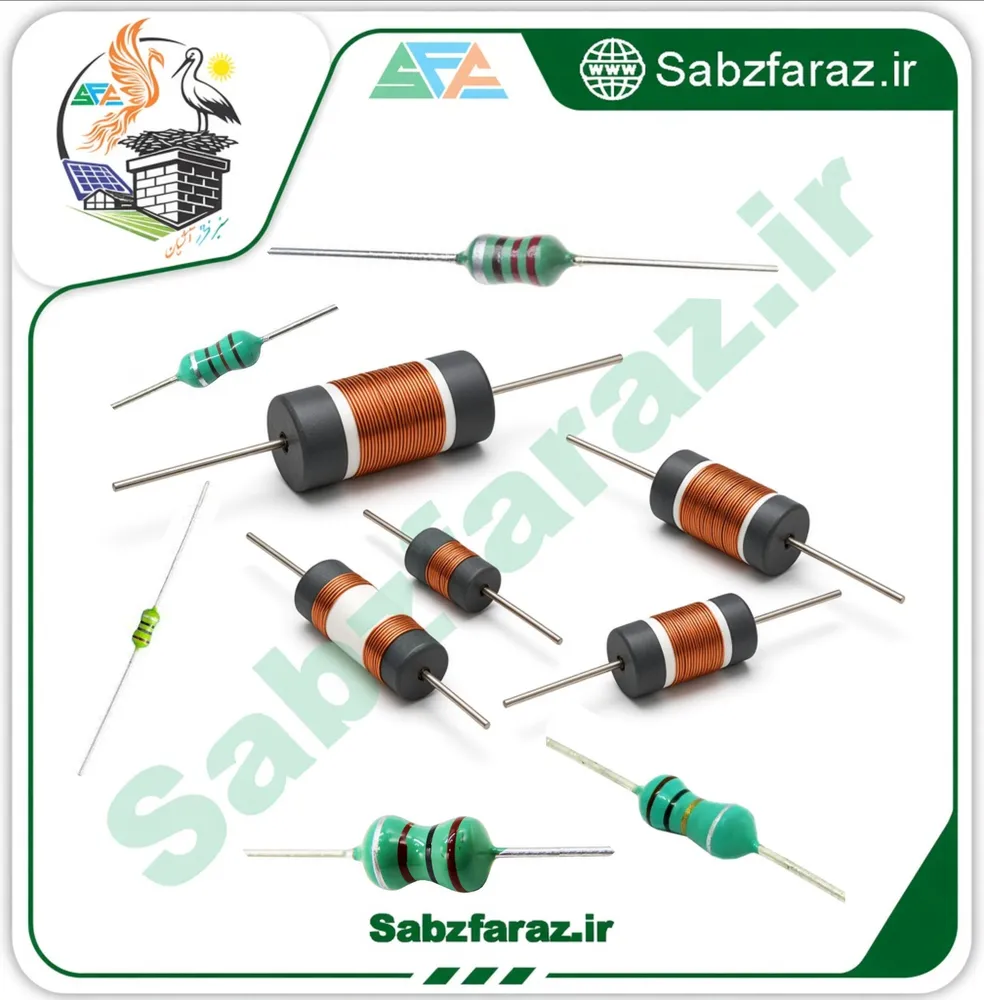

سلف مقاومتی (Resistor-Type / Axial Inductor) نوعی قطعه مغناطیسی با پایه Through-Hole است که از نظر شکل ظاهری، ابعاد و کدهای رنگی کاملاً شبیه به مقاومت‌های کربنی ۱/۴ وات ساخته شده است. درون بدنه کوچک این قطعه، یک سیم‌پیچ مسی با روکش لاکی به دور هسته‌ای از جنس فریت پیچیده شده است. این ساختار موجب می‌شود سلف بتواند انرژی را به صورت میدان مغناطیسی ذخیره کرده و در برابر تغییرات ناگهانی جریان مقاومت نشان دهد.

مقدار ۳.۳ میکروهانری یک مقدار استاندارد طلایی برای فیلترهای خروجی در فرکانس‌های سوئیچینگ بالا به شمار می‌رود، چرا که واکنش سریع‌تری به تغییرات جریان نشان می‌دهد.

چک‌لیست مشخصات فنی قطعه

• نوع قطعه: سلف اکسیال (DIP) طرح مقاومت
• مقدار اندوکتانس: 3.3 میکرو هانری (3.3uH)
• توان نامی: 1/4 وات (0.25W)
• جنس هسته: فریت (Ferrite Core)
• نوع سیم‌پیچ: سیم مسی لاکی کیفیت بالا
• کد رنگی: خوانش مقدار بر اساس رنگ‌های روی بدنه (مشابه مقاومت‌ها)
• نوع نصب: Through-Hole (قابل استفاده روی بردبورد و فیبر مدار چاپی)
• ابعاد تقریبی: طول بدنه ۶ میلی‌متر، قطر ۳ میلی‌متر
• محدوده دمای کاری: ۴۰- تا ۱۲۵+ درجه سانتی‌گراد
• وزن: حدود ۰.۵ گرم

کاربردهای کلیدی سلف اکسیال 3.3uH در پروژه‌های الکترونیک

این قطعه کوچک و فشرده کاربردهای گسترده‌ای در طراحی الکترونیک صنعتی و سرگرمی دارد. در ادامه فهرستی از مهم‌ترین موارد مصرف آن آورده شده است:

• فیلتر خروجی رگولاتورهای DC-DC: حذف نوسانات فرکانس بالا در مبدل‌های ولتاژ کم‌مصرف.
• مدارهای فیلتر LC و پایین‌گذر (Low-Pass): جداسازی سیگنال‌های مطلوب از نویزهای مزاحم فرکانس بالا.
• حذف نویز تغذیه میکروکنترلرها: قرارگیری در مسیر تغذیه بردهای آردوینو، ESP8266، ESP32 و رزبری پای.
• ماژول‌های ارتباطی و RF: جلوگیری از تداخل فرکانسی در مدارهای فرکانس متوسط و بیسیم.
• چوک‌های خط سیگنال: صاف‌سازی جریان خطوط داده و تغذیه کم‌مصرف.

راهنمای نصب و نکات طلایی استفاده از سلف 3.3uH

برای بهره‌وری حداکثری و جلوگیری از آسیب دیدن قطعه، توصیه می‌شود چک‌لیست عملیاتی زیر را هنگام مونتاژ رعایت کنید:

• تست مقدار با LCR متر: پیش از لحیم‌کاری، حتماً مقدار اندوکتانس را با LCR متر چک کنید تا از تطابق کد رنگی اطمینان حاصل شود.
• عدم اعمال جریان بیش از حد: توان قطعه ۱/۴ وات است؛ بنابراین فقط برای مدارهای سیگنال و جریان‌های پایین مناسب است. برای جریان‌های بالای ۱ آمپر از سلف‌های بشکه‌ای یا پاور استفاده کنید.
• پرهیز از خم کردن شدید پایه‌ها: پایه‌های اکسیال را از نزدیک‌ترین نقطه به بدنه خم نکنید تا روکش سرامیکی/رزینی آن ترک نخورد.
• کنترل دمای لحیم‌کاری: از هویه با دمای مناسب (حداکثر ۳۵۰ درجه) و زمان لحیم‌کاری کوتاه استفاده کنید تا هسته فریت آسیب نبیند.

مقایسه سلف 3.3uH با مقادیر بالاتر (مانند 22uH)

انتخاب بین سلف ۳.۳ میکروهانری و مقادیر بالاتر بستگی مستقیم به فرکانس کاری مدار شما دارد:

• سلف 3.3uH: دارای امپدانس کمتر در فرکانس‌های پایین‌تر، پاسخ زمانی بسیار سریع‌تر و مناسب برای فرکانس‌های سوئیچینگ فوق‌العاده بالا.
• سلف 22uH: ذخیره انرژی بیشتر، مناسب برای فرکانس‌های سوئیچینگ پایین‌تر و مدارهایی که جریان بیشتری در خروجی طلب می‌کنند.

سوالات متداول (FAQ)

آیا این سلف برای منبع تغذیه سوئیچینگ مناسب است؟

بله، این سلف گزینه‌ای عالی برای خروجی رگولاتورهای DC-DC با فرکانس سوئیچینگ بالا و مدارهای فیلتر کم‌مصرف است.

تفاوت سلف 3.3uH با 22uH چیست؟

سلف 3.3uH اندوکتانس کمتری دارد و برای پاسخ‌های سریع‌تر و فرکانس‌های بالاتر مناسب است، در حالی که 22uH انرژی بیشتری ذخیره کرده و برای فرکانس‌های پایین‌تر کاربرد دارد.

چگونه مقدار ۳.۳ میکروهانری را روی قطعه تشخیص دهیم؟

مقدار اندوکتانس بر اساس نوار کدهای رنگی استاندارد روی بدنه خوانده می‌شود، اما برای دقت بیشتر استفاده از دستگاه LCR متر توصیه می‌گردد.

آیا قطبیت (مثبت و منفی) در نصب سلف اکسیال اهمیت دارد؟

خیر، سلف قطعه‌ای بدون قطبیت (Non-Polarized) است و جهت نصب آن روی برد تفاوتی ایجاد نمی‌کند.

جمع‌بندی

سلف مقاومتی 3.3 میکرو هانری 1/4 وات یک راهکار ساده، ارزان و بسیار کارآمد برای حذف نویز، صاف‌سازی جریان و بهبود عملکرد مدارهای الکترونیکی حساس است. اگر در حال ساخت پروژه‌های آردوینو، مدارهای IoT یا منابع تغذیه کم‌مصرف هستید، داشتن این قطعه در جعبه‌ابزار الکترونیک شما ضروری است. فروشگاه اینترنتی سبزفراز این محصول را با عالی‌ترین کیفیت و نازل‌ترین قیمت در اختیار شما قرار می‌دهد.
