راهنمای کامل خرید و کاربرد سلف مقاومتی ۴۷۰ میکروهانری ۱/۴ وات

نویز، دشمن خاموش مدارهای الکترونیکی است.

علی، طراح جوان پروژه‌های اینترنت اشیاء (IoT)، روزها بود که با یک مشکل عجیب دست‌وپنجه نرم می‌کرد. ماژول حساس Wi-Fi او در زمان ارسال اطلاعات به‌طور ناگهانی ریست می‌شد. او کدها را بارها بازبینی کرده بود، لحیم‌کاری‌ها کاملاً سالم به نظر می‌رسیدند و خازن‌های بای‌پاس نیز در جای خود قرار داشتند. اما مشکل همچنان باقی بود. تا اینکه با اتصال پروب اسیلوسکوپ به خط تغذیه، متوجه ریپل‌های شدید ناشی از سوئیچینگ مبدل ولتاژ شد. نوساناتی کوچک اما مخرب که پایداری کل سیستم را برهم می‌زدند.

راه حل نهایی برای علی، پیچیده یا گران‌قیمت نبود؛ او فقط به یک فیلتر پایین‌گذر مناسب نیاز داشت. اضافه کردن یک سلف مقاومتی ۴۷۰ میکروهانری ۱/۴ وات به همراه یک خازن مناسب، توانست تمامی نویزهای فرکانسی را مهار کرده و ولتاژی کاملاً صاف و پایدار به پردازنده برساند. در این مقاله قصد داریم به بررسی دقیق این قطعه کوچک اما کارآمد بپردازیم.

سلف مقاومتی (اکسیال) چیست و چرا شبیه مقاومت است؟

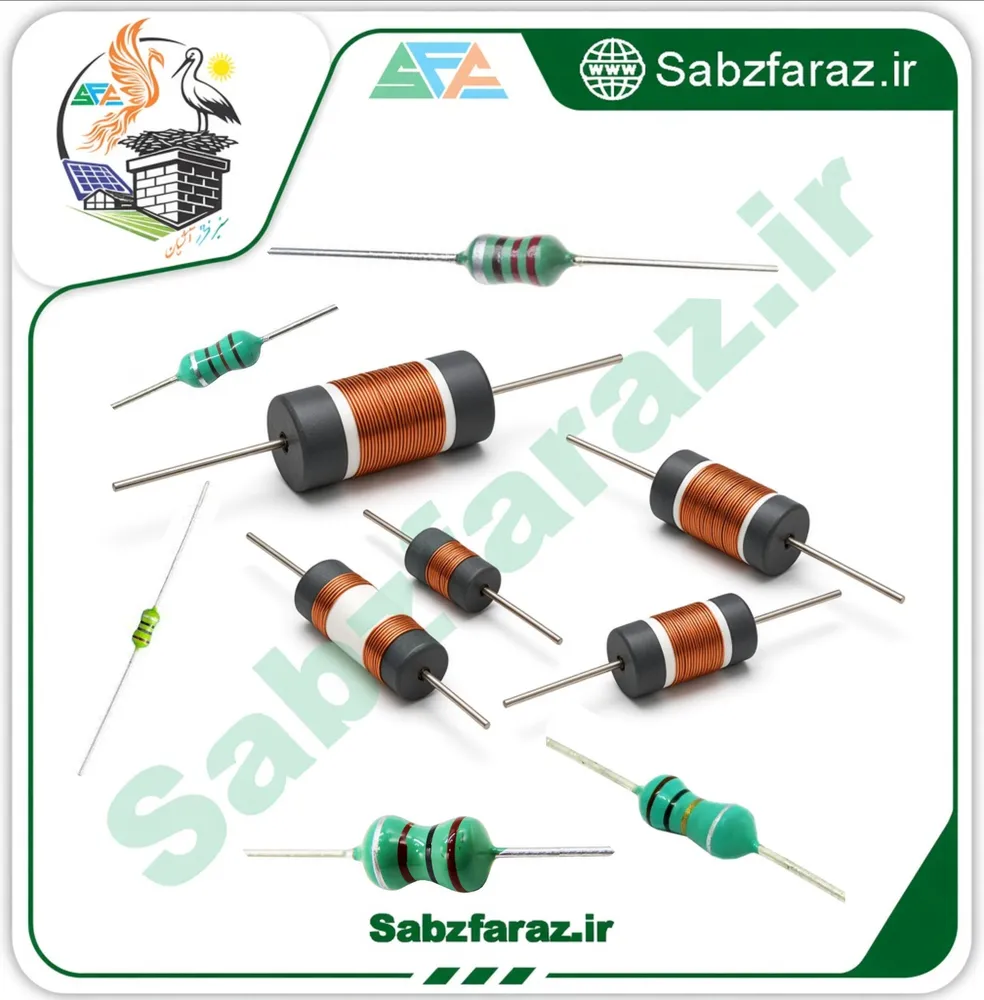

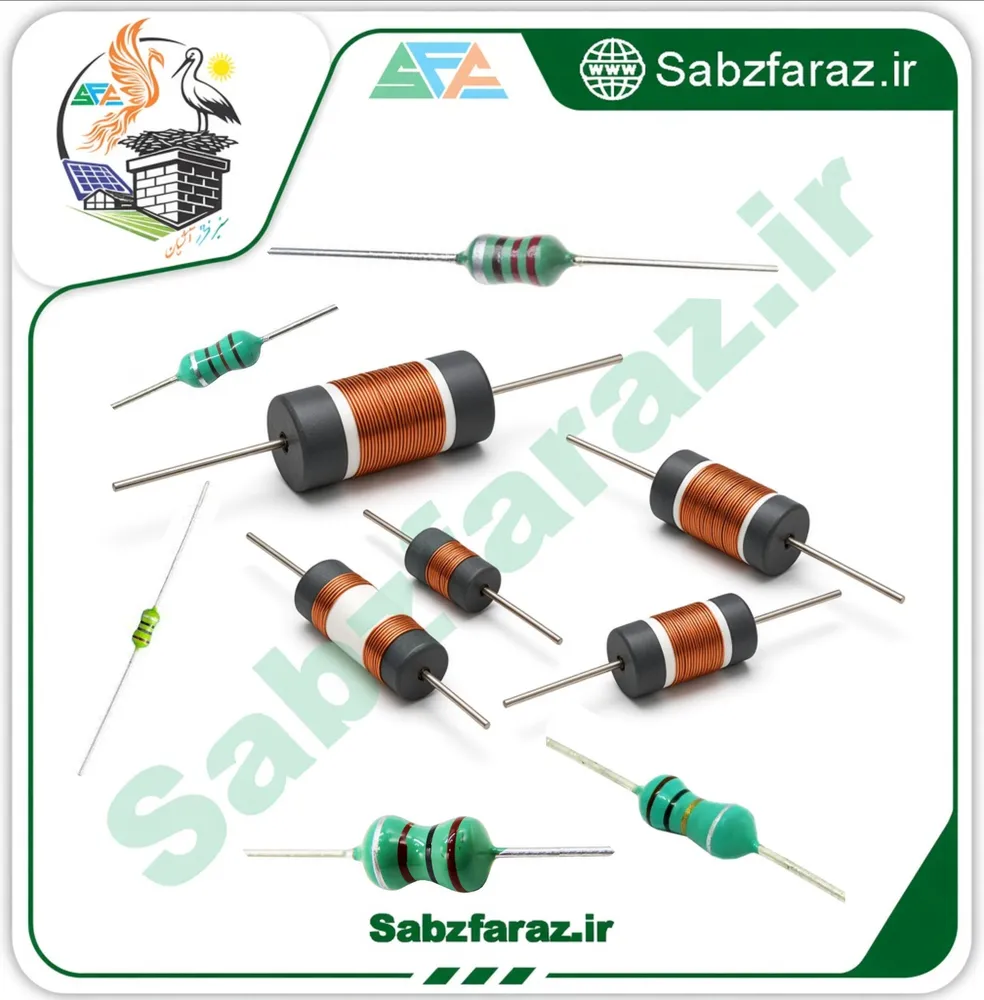

سلف مقاومتی که در ادبیات فنی با نام‌های Axial Inductor یا Resistor-Type Inductor نیز شناخته می‌شود، از نظر ظاهری شباهت بسیار زیادی به مقاومت‌های کربنی ۱/۴ وات دارد. این نوع طراحی به دلیل استانداردسازی خطوط تولید و تسهیل در نصب قطعات روی بردهای مدار چاپی (PCB) و بردبورد ایجاد شده است.

در ساختار داخلی این قطعه، یک سیم‌پیچ مسی با روکش لاکی نازک به دور یک هسته استوانه‌ای از جنس فریت پیچیده شده است. هسته فریت نفوذپذیری مغناطیسی بالایی دارد و باعث می‌شود سلف در ابعادی بسیار کوچک، اندوکتانس بالایی در حد ۴۷۰ میکروهانری ارائه دهد.

چرا مقدار ۴۷۰ میکروهانری اهمیت ویژه‌ای دارد؟

اندوکتانس یا ضریب خودالقا، تعیین‌کننده میزان مقاومت سلف در برابر تغییرات جریان الکتریکی است. مقدار ۴۷۰ میکروهانری (470uH) یک مقدار میان‌رده و بسیار کاربردی در طراحی مدارهای الکترونیکی محسوب می‌شود:

• حذف نویزهای فرکانس پایین‌تر: مقادیر بالاتر اندوکتانس مانند 470uH نسبت به سلف‌های 100uH، توانایی بهتری در فیلتر کردن نوسانات و ریپل‌های با فرکانس پایین‌تر دارند.
• صاف‌سازی جریان در منابع تغذیه: این سلف در خروجی رگولاتورهای باک (Buck Converters) و مبدل‌های DC-DC کوچک، جریان خروجی را نرم و پیوسته می‌سازد.
• تشکیل فیلترهای LC دقیق: ترکیب این سلف با خازن‌های مناسب، فیلترهای پایین‌گذر (Low-Pass) فوق‌العاده‌ای برای خطوط تغذیه سنسورهای آنالوگ و ماژول‌های رادیویی ایجاد می‌کند.

بررسی ویژگی‌های فنی سلف ۴۷۰ میکروهانری ۱/۴ وات

برای انتخاب درست قطعه در طراحی مدار، شناخت دقیق مشخصات الکتریکی و مکانیکی آن ضروری است:

• توان نامی (0.25W): این سلف برای مدارهای کم‌مصرف، سیگنالی و خطوط تغذیه کم‌جریان طراحی شده است.
• پکیج Through-Hole (DIP): پایه های سیمی آن نصب آسان روی بردبورد برای تست‌های اولیه و همچنین لحیم‌کاری راحت روی PCB را فراهم می‌سازد.
• کد رنگی استاندارد: مقدار اندوکتانس این قطعه بر اساس نوارهای رنگی روی بدنه (مشابه مقاومت‌ها) تعیین می‌شود که واحد پایه آن میکروهانری (uH) است.
• محدوده دمای کاری گسترده: توانایی کارکرد در محدوده ۴۰- تا ۱۲۵+ درجه سانتی‌گراد، این قطعه را برای پروژه‌های صنعتی و محیطی مناسب می‌سازد.

کاربردهای اصلی در پروژه‌های الکترونیکی

سلف‌های اکسیال به دلیل ابعاد کوچک، قیمت مناسب و نصب آسان، یکی از محبوب‌ترین قطعات در فیلتراسیون خطوط تغذیه دیجیتال و آنالوگ هستند.

برخی از مهم‌ترین موارد استفاده از سلف ۴۷۰ میکروهانری عبارتند از:

۱. فیلتر خروجی مبدل‌های DC-DC

در ماژول‌های تغذیه سوئیچینگ، عمل سوئیچینگ سریع ترانزیستورها نویز زیادی روی خط ولتاژ ایجاد می‌کند. قرارگیری سلف 470uH در مسیر خروجی، ریپل ولتاژ را به حداقل ممکن می‌رساند.

۲. جداسازی تغذیه آنالوگ و دیجیتال (Decoupling)

در بردهای آردوینو، ESP32 و رزبری پای، وقتی بخش‌های آنالوگ (مانند ADC) و بخش‌های دیجیتال از یک منبع تغذیه مشترک استفاده می‌کنند، این سلف مانع از انتقال نویزهای فرکانس بالای بخش دیجیتال به سنسورهای دقیق آنالوگ می‌شود.

۳. چوک‌های ایمپدانس و فیلترهای LC

در مدارهای مخابراتی و گیرنده‌های رادیویی، از این سلف به‌عنوان چوک فرکانس رادیویی (RFC) برای مسدود کردن سیگنال‌های فرکانس بالا استفاده می‌شود.

نکات مهم در هنگام نصب و بهره‌برداری

• اندازه‌گیری دقیق: گرچه کد رنگی روی بدنه مقدار را مشخص می‌کند، اما همیشه پیشنهاد می‌شود پیش از لحیم‌کاری حساس، مقدار قطعه را با دستگاه LCR متر تست کنید.
• حرارت لحیم‌کاری: به دلیل وجود روکش لاکی روی سیم‌پیچ داخلی، از اعمال حرارت طولانی‌مدت هویه روی پایه‌ها خودداری کنید تا آسیب حرارتی به هسته و سیم‌پیچ وارد نشود.
• ملاحظات جریان: توان ۱/۴ وات نشان‌دهنده حداکثر جریان قابل تحمل سلف است. برای مدارهای پرمصرف و جریان بالا، باید از سلف‌های بشکه‌ای یا پاور استفاده کنید.

جمع‌بندی

سلف مقاومتی ۴۷۰ میکروهانری ۱/۴ وات یک قطعه کلیدی و اقتصادی برای افزایش پایداری و حذف نویز در انواع بردهای الکترونیکی است. اگر در پروژه‌های خود با مشکلاتی نظیر نوسان ولتاژ، ریست شدن ناگهانی میکروکنترلر یا عدم دقت در خوانش سنسورها مواجه هستید، استفاده از این سلف کوچک می‌تواند کیفیت مدار شما را به شکل چشمگیری ارتقا دهد.

سوالات متداول

آیا می‌توان از سلف 470uH به جای 100uH استفاده کرد؟

در مدارهای فیلتر تغذیه بله، مقدار بالاتر به صاف شدن بیشتر جریان کمک می‌کند؛ اما در مدارهای نوسان‌ساز یا منابع تغذیه سوئیچینگ که فرکانس کاری خاصی دارند، تغییر اندوکتانس ممکن است فرکانس مدار را تغییر دهد.

نحوه خواندن کد رنگی سلف اکسیال چگونه است؟

کد رنگی سلف‌ها دقیقاً مشابه مقاومت‌ها است با این تفاوت که مقدار به دست آمده بر حسب میکروهانری (uH) محاسبه می‌شود.

تفاوت سلف اکسیال ۱/۴ وات با سلف‌های پاور چیست؟

سلف‌های اکسیال ۱/۴ وات برای جریان‌های پایین و مدارهای سیگنالی مناسب هستند، در حالی که سلف‌های پاور (SMD یا بشکه‌ای) ضخامت سیم بیشتری داشته و برای جریان‌های بالا (چند آمپر) طراحی شده‌اند.
