بررسی تخصصی و کاربردهای پین هدر ۱ در ۴۰ نظامی نری ۲.۵۴

آیا تا به حال یک پروژه حساس الکترونیکی، رباتیک یا صنعتی شما به دلیل قطعی لحظه‌ای در اتصالات اتصالات برد یا اکسیداسیون پایه‌های یک کانکتور معمولی دچار اختلال و شکست شده است؟

در دنیای طراحی مدارهای الکترونیکی، کانکتورها و اتصالات پایه به همان اندازه‌ی میکروکنترلرها و قطعات اصلی اهمیت دارند. یکی از پرکاربردترین و در عین حال حساس‌ترین قطعات در ایجاد ارتباط میان بردهای الکترونیکی، پین هدر ۱ در ۴۰ نظامی نری با فاصله پایه ۲.۵۴ میلی‌متر است. در این مقاله تحلیلی، قصد داریم به بررسی عمیق ساختار فنی، دلایل برتری گرید نظامی، چالش‌های انتخاب کانکتور مناسب و نکات حیاتی در لحیم‌کاری و به‌کارگیری این محصول بپردازیم.

چرا گرید نظامی (Military Grade) در پین هدر اهمیت دارد؟

پین هدرهای معمولی تجاری در برابر لرزش، نوسانات دمایی و رطوبت مقاومت کمتری دارند. اکسیداسیون سریع پایه‌ها و کاهش خاصیت رسانایی در طول زمان، بزرگ‌ترین نقطه ضعف کانکتورهای استاندارد است. اما وقتی از گرید نظامی صحبت می‌کنیم، مشخصات فنی قطعه به سطح جدیدی ارتقا می‌یابد:

• آلیاژ مس با آبکاری مقاوم: پایه‌های این پین هدر از آلیاژ مس با هدایت الکتریکی فوق‌العاده بالا ساخته شده و پوشش آبکاری ویژه آن مانع از اکسیداسیون، فرسایش و افت ولتاژ در اتصالات مداوم می‌شود.
• مقاومت حرارتی بدنه: پلاستیک به کار رفته در بدنه پین هدر نظامی از نوع پلیمر مقاوم در برابر حرارت بالا است. این ویژگی باعث می‌شود در هنگام لحیم‌کاری‌های طولانی‌مدت یا کار در محیط‌های گرم صنعتی، بدنه پین هدر تغییر شکل نداده و پایه‌ها از ردیف استاندارد خود خارج نشوند.
• دقت ابعادی و گام (Pitch) دقیق: فاصله مرکز به مرکز ۲.۵۴ میلی‌متر (۰.۱ اینچ) در این محصول با بالاترین تلرانس ساخت سنجیده شده است که جازدن آن را روی فیبرهای مدار چاپی (PCB) و بردبوردها بسیار روان و بی‌نقص می‌سازد.

بررسی ساختار فنی و ویژگی‌های کلیدی

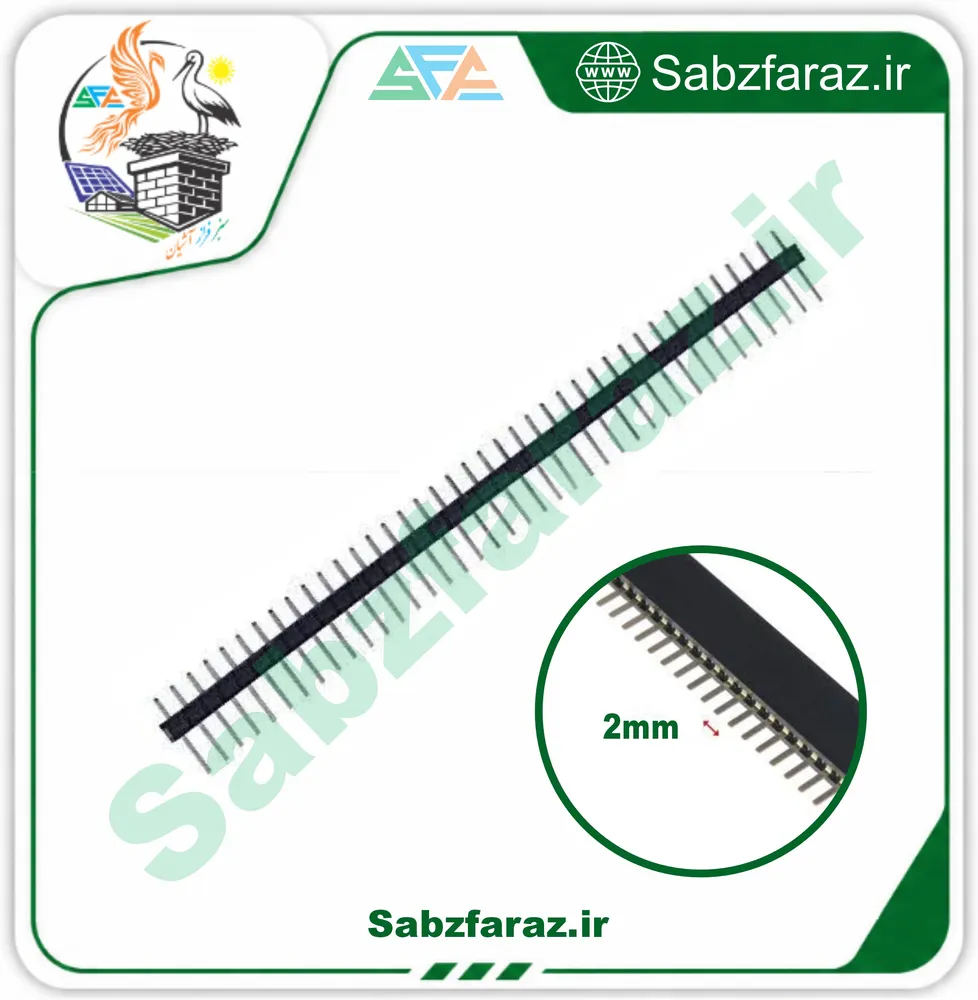

پین هدر 1×40 نری از ۴۰ پین مجزا تشکیل شده که روی یک نوار پلاستیکی مستحکم قرار گرفته‌اند. این آرایش یک ردیفه (Single Row) به طراحان مدارهای الکترونیکی این امکان را می‌دهد تا بر اساس نیاز پروژه، تعداد پین مورد نظر خود را جدا کنند.

طراحی ماژولار این قطعه به گونه‌ای است که می‌توانید آن را با یک کاتر تیز یا سیم‌چین به سادگی به بخش‌های کوچکتر (مثلاً پین هدر ۲ تایی، ۴ تایی، ۸ تایی یا ۱۶ تایی) تقسیم کنید، بدون آنکه پایه‌های مجاور دچار آسیب یا انحراف شوند.

مشخصات در یک نگاه:

• نوع کانکتور: پین هدر نری (Male Pin Header)
• تعداد پین: ۴۰ پین در یک ردیف (1x40)
• فاصله پایه (Pitch): ۲.۵۴ میلی‌متر (استاندارد رایج صنعت الکترونیک)
• آرایش پایه‌ها: صاف یا مستقیم (Straight)
• نوع نصب: روی برد به روش مونتاژ دیپ (Through-Hole DIP)
• کاربرد اصلی: ایجاد اتصال مطمئن بین بردها، ماژول‌ها و دریافت جامپر

کاربردهای صنعتی و آزمایشگاهی پین هدر ۱ در ۴۰ نظامی

این قطعه به دلیل قابلیت اطمینان بالا، در طیف وسیعی از پروژه‌های حرفه‌ای و نیمه‌حرفه‌ای الکترونیک استفاده می‌شود:

۱. ارتباط بردهای توسعه و سیستم‌های نهفته (Embedded Systems)

در پروژه‌های برپایه آردوینو (Arduino)، رزبری پای (Raspberry Pi)، بردهای ESP32 و ARM، پین هدرها پل ارتباطی میان برد اصلی و شیلدها یا ماژول‌های جانبی هستند. استفاده از نسخه نظامی، پایداری انتقال دیتا و تغذیه را تضمین می‌کند.

۲. تجهیزات اندازه‌گیری، عیب‌یابی و پروتوتایپینگ

برای مهندسان الکترونیک، داشتن اتصالات مطمئن روی بردبورد و فیبرهای سوراخ‌دار هنگام تست اولیه مدار (Prototype) حیاتی است. این پین هدر به دلیل اتصالات محکم، قطعی‌های اشتباهی را که باعث سردرگمی در عیب‌یابی می‌شوند به صفر می‌رساند.

۳. اتصالات ماژول‌های فرکانس بالا و سنسورهای دقیق

سنسورهای دقیق صنعتی و ماژول‌های مخابراتی که نویزپذیری بالایی دارند، نیازمند کانکتوری با مقاومت تماسی (Contact Resistance) بسیار پایین هستند که این پین هدر به خوبی این نیاز را برطرف می‌سازد.

راهنمای مونتاژ و نکات حیاتی لحیم‌کاری

حتی باکیفیت‌ترین قطعات الکترونیکی نیز در صورت مونتاژ نادرست دچار افت کیفیت می‌شوند. برای نصب دقیق پین هدر ۱ در ۴۰ نظامی نری به نکات زیر توجه کنید:

1. تنظیم دمای هویه: دمای مناسب برای لحیم‌کاری پایه‌های این هدر بین ۳۰۰ تا ۳۵۰ درجه سانتی‌گراد است. دمای بیش از حد یا نگه داشتن طولانی‌مدت نوک هویه روی پایه ممکن است به پلاستیک بدنه آسیب بزند.
2. استفاده از روغن لحیم یا فلکس مناسب: برای پخش یکنواخت قلع و ایجاد یک اتصال صیقلی و مخروطی، حتماً از روغنی با کیفیت استفاده کنید.
3. تثبیت افقی قطعه: هنگام لحیم‌کاری پایه اول و آخر، مطمئن شوید پین هدر کاملاً عمود بر سطح برد PCB قرار گرفته است. سپس سایر پایه‌ها را لحیم کنید.

جمع‌بندی و نتیجه‌گیری

پین هدر ۱ در ۴۰ نظامی نری با فاصله پایه ۲.۵۴ میلی‌متر، انتخابی ایده‌آل برای مهندسان، طراحان و علاقه‌مندانی است که کیفیت و پایداری اتصالات در اولویت اول پروژه‌شان قرار دارد. فروشگاه اینترنتی سبزفراز با تامین مستقیم و تضمین اصالت انواع قطعات و کانکتورهای الکترونیکی، این محصول را با قیمتی بسیار مناسب در اختیار شما قرار می‌دهد تا با خیالی آسوده پروژه‌های حساس خود را پیاده‌سازی کنید.

سوالات متداول (FAQ)

۱. آیا این پین هدر قابل برش به تعداد پین‌های کمتر است؟

بله، ساختار بدنه پلاستیکی این قطعه طوری طراحی شده که می‌توانید آن را به راحتی با کاتر یا انبر سیم‌چین به تعداد پین مورد نیاز (مثلاً پین هدر ۴ تایی، ۸ تایی و...) برش دهید.

۲. تفاوت گرید نظامی با پین هدرهای معمولی چیست؟

پین هدرهای گرید نظامی دارای آبکاری مقاوم‌تر در برابر اکسیداسیون، آلیاژ پایه‌های با رسانایی بالاتر، مقاومت بیشتر بدنه در برابر حرارت لحیم‌کاری و دقت ابعادی بالاتری نسبت به مدلهای تجاری معمولی هستند.

۳. آیا این پین هدر برای نصب روی بردبورد مناسب است؟

بله، گام پایه‌های این پین هدر دقیقاً ۲.۵۴ میلی‌متر است که کاملاً منطبق بر سوراخ‌های بردبورد استاندارد، فیبرهای سوراخ‌دار و پدهای PCB استاندارد می‌باشد.
