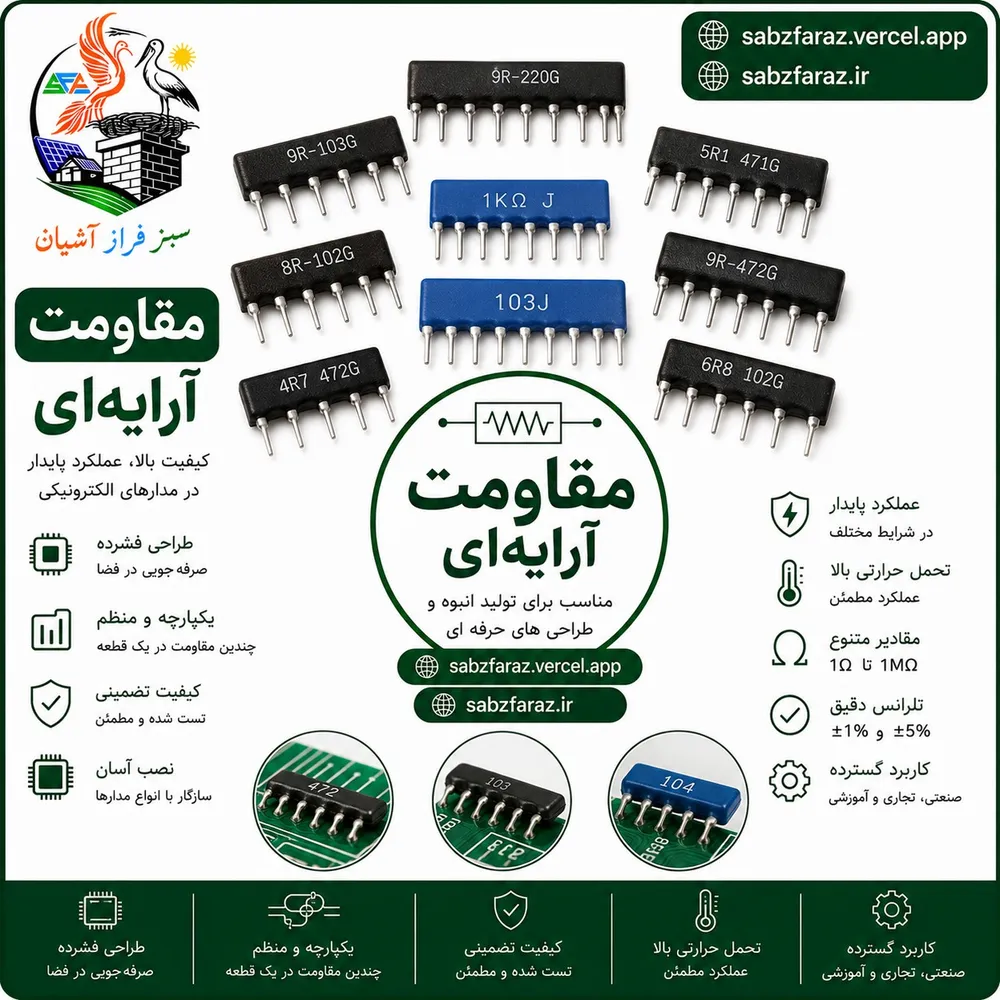

مقاومت آرایه‌ای 10 کیلواهم 5 پین (نوع Common – کد A103)

اطلاعات محصول

مقاومت آرایه‌ای ۱۰ کیلواهم ۵ پین (A103) – شبکه مقاومتی با پایه مشترک --------------------------------------------------------------------------------------- یک قطعهٔ کوچک اما فوق‌العاده کاربردی که چندین مقاومت هم‌مقدار را در یک پکیج فشرده جای داده است. این مقاومت آرایه‌ای ۱۰ کیلواهم، از نوع ۵ پین با پیکربندی **پایهٔ مشترک (Common Bus)** است؛ به این معنی که یک سر تمام مقاومت‌ها به یک پایهٔ مشترک (معمولاً پایهٔ ۱) متصل شده و سر دیگر هر مقاومت به یکی از پایه‌های خروجی جداگانه رفته است. این طراحی باعث می‌شود در مدارهایی که به چندین مقاومت Pull-up یا Pull-down هم‌مقدار نیاز دارید، به جای استفاده از ۴ مقاومت جداگانه، فقط از همین یک قطعهٔ ۵ پین استفاده کنید و هم فضا صرفه‌جویی شود، هم مونتاژ تمیزتر و سریع‌تری داشته باشید. ⚡ چرا مقاومت آرایه‌ای ۱۰ کیلواهم ۵ پین؟ - **چهار مقاومت ۱۰ کیلواهم در یک بستهٔ ۵ پایه:** سه پایه برای خروجی‌ها، یک پایه مشترک و یک پایه بدون اتصال (NC) یا در برخی مدل‌ها پایه‌های بیشتری. - **پیکربندی پایه مشترک (Common Bus):** ایده‌آل برای اتصال به باس‌های داده، خطوط I2C، پورت‌های میکروکنترلر و هر جایی که نیاز به Pull-up یا Pull-down هم‌مقدار دارید. - **صرفه‌جویی در فضای برد:** به‌جای ۴ مقاومت ۱۰ کیلواهم ۱/۴ وات، فقط یک چیپ ۵ پین نصب می‌کنید. - **کد شناسایی A103:** عدد ۱۰۳ یعنی ۱۰ + ۳ صفر = ۱۰۰۰۰ اهم = ۱۰ کیلواهم. حرف A نشان‌دهندهٔ نوع پیکربندی و تلرانس است. - **نصب آسان:** پایه‌های با فاصلهٔ ۲.۵۴ میلی‌متر (۰.۱ اینچ) که مستقیماً روی بردبورد یا PCB قرار می‌گیرد. 🔧 مشخصات فنی - نوع قطعه: مقاومت آرایه‌ای (Resistor Network / Array) - پیکربندی: Common Bus (پایه مشترک) - مقدار مقاومت: ۱۰ کیلواهم (۱۰KΩ) - تعداد پایه‌ها: ۵ پین (SIP-5) - تعداد مقاومت‌های داخلی: ۴ عدد - تلرانس: ±۵٪ (معمولاً با نوار طلایی یا کد مربوطه) - توان هر مقاومت: ۰.۱۲۵ وات (۱/۸ وات) به‌طور میانگین (بسته به مدل) - ولتاژ کاری حداکثر: ۱۰۰ ولت - گام پایه‌ها: ۲.۵۴ میلی‌متر (استاندارد DIP) - محدوده دمای کاری: -۵۵ تا +۱۲۵ درجه سانتی‌گراد - ابعاد تقریبی: ۱۲ × ۳ × ۵ میلی‌متر - نوع بسته‌بندی: SIP (Single Inline Package) 📌 کاربردهای متداول - **مدارهای Pull-up / Pull-down:** راه‌اندازی هم‌زمان چندین خط داده (مثلاً ۴ خط I2C یا SPI) - **رابط‌های کلید و ماتریسی:** خواندن چند کلید با یک میکروکنترلر بدون نیاز به مقاومت‌های جداگانه - **درایو LEDها:** محدودسازی جریان برای چند LED هم‌مقدار - **مدارهای منطقی و بایاس:** تأمین ولتاژ مرجع یا تقسیم‌کننده در مدارهای TTL و CMOS - **پروژه‌های آردوینو و ESP:** کاهش شلوغی بردبورد و کوچک‌سازی برد نهایی 📦 محتویات بسته ۱ عدد مقاومت آرایه‌ای ۱۰ کیلواهم ۵ پین (A103) 💡 نکتهٔ فنی - پایهٔ مشترک معمولاً با یک نقطه یا نوار رنگی روی بدنه مشخص می‌شود. قبل از نصب، با مولتی‌متر پایهٔ مشترک را شناسایی کنید. معمولاً پایهٔ ۱ (سمت چپ در صورت خواندن از روی بدنه) پایه مشترک است و سه یا چهار پایهٔ بعدی خروجی‌های مستقل هستند. - اگر به مقاومت‌های کاملاً ایزوله (Isolated) نیاز دارید، مدل‌های آرایه‌ای با پیکربندی Isolated را تهیه کنید که در آن هر مقاومت دو پایهٔ مجزا دارد. - برای کاربردهایی با جریان بالاتر از ۲۰ میلی‌آمپر، از مقاومت‌های جداگانه با توان بالاتر استفاده کنید؛ این آرایه‌ها برای سیگنال و بایاس طراحی شده‌اند.
