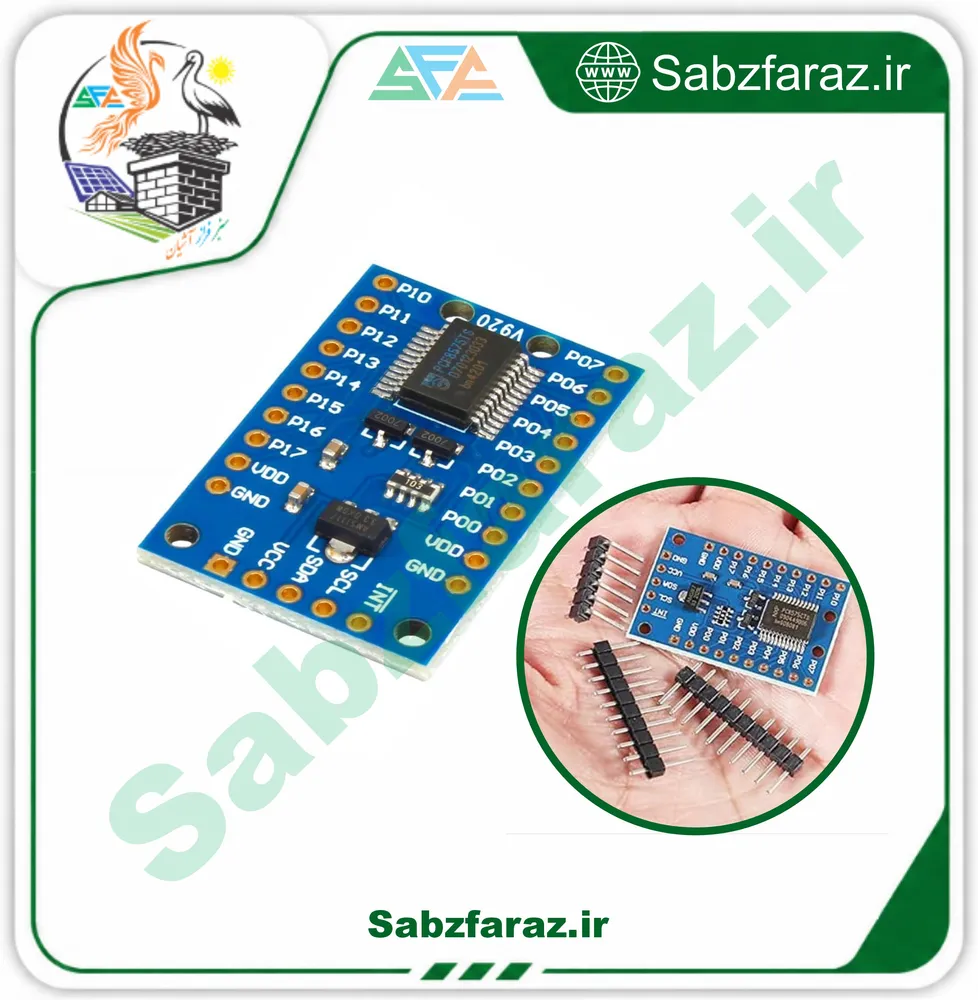

برد توسعه ورودی خروجی 16 کاناله PCF8575 دارای ارتباط I2C

اطلاعات محصول

برد توسعه PCF8575 با ۱۶ کانال ورودی/خروجی دیجیتال و رابط I2C؛ افزودن ۱۶ پایه با فقط دو سیم. مناسب آردوینو، ESP و رزبری پای.

برد توسعه ورودی خروجی 16 کاناله PCF8575 دارای ارتباط I2C – افزودن ۱۶ پایه دیجیتال به میکروکنترلر با تنها دو سیم -------------------------------------------------------------------------------------------------------------- برد توسعه PCF8575 یک گسترش‌دهنده ورودی/خروجی (I/O Expander) با ۱۶ کانال دیجیتال است که از طریق پروتکل I2C کنترل می‌شود. با استفاده از این ماژول می‌توانید تنها با دو خط ارتباطی SDA و SCL، تعداد پایه‌های دیجیتال میکروکنترلر خود (آردوینو، ESP8266، ESP32، رزبری پای و ...) را ۱۶ عدد افزایش دهید. این قابلیت برای پروژه‌هایی که به تعداد زیادی ورودی/خروجی نیاز دارند اما میکروکنترلر شما پایه‌های کافی ندارد، فوق‌العاده مفید است. از جمله کاربردهای رایج آن می‌توان به راه‌اندازی چندین LED، خواندن کلیدها، کنترل رله‌ها و اتصال سنسورهای دیجیتال اشاره کرد. آدرس‌دهی از طریق سه پایه A0، A1، A2 امکان اتصال تا ۸ ماژول روی یک باس I2C را فراهم می‌کند؛ بنابراین می‌توانید تا ۱۲۸ پایه دیجیتال اضافی داشته باشید. ⚡ ویژگی‌های اصلی - ۱۶ کانال ورودی/خروجی دیجیتال (P0 تا P7 و P10 تا P17 مطابق نام‌گذاری سازنده) - رابط ارتباطی I2C با تنها دو سیم SDA و SCL - ولتاژ کاری: ۲.۵ تا ۵.۵ ولت DC (سازگار با بردهای ۳.۳ و ۵ ولت) - قابلیت آدرس‌دهی با پین‌های A0، A1، A2 برای اتصال تا ۸ ماژول روی یک باس - مقاومت‌های Pull-up داخلی روی خطوط I2C (در اکثر ماژول‌های آماده) - پین‌های شبه‌دوطرفه (Quasi-bidirectional) که برای خواندن باید ابتدا HIGH شوند - ابعاد کوچک و مناسب برای بردبورد و PCB - نصب آسان با هدرهای استاندارد - سازگار با آردوینو، ESP8266، ESP32، رزبری پای و سایر میکروکنترلرها 📌 کاربردهای اصلی - افزایش تعداد ورودی/خروجی‌های دیجیتال در پروژه‌های آردوینو و ESP - راه‌اندازی چندین LED، رله، بازر یا نمایشگر سون سگمنت - خواندن کلیدها، سوییچ‌ها و سنسورهای دیجیتال - کنترل چندین دستگاه با یک میکروکنترلر - پروژه‌های اینترنت اشیا با تعداد زیاد عملگر - اتوماسیون خانگی و سیستم‌های مانیتورینگ 🔧 مشخصات فنی کامل - تراشه: PCF8575 - تعداد کانال: ۱۶ عدد - رابط: I2C (با آدرس‌های 0x20 تا 0x27) - ولتاژ کاری: 2.5 تا 5.5 ولت DC - حداکثر جریان خروجی هر پین: حدود 25 میلی‌آمپر - فرکانس I2C: استاندارد 100kHz و Fast 400kHz - ابعاد تقریبی: 25 × 20 × 5 میلی‌متر - وزن تقریبی: 5 گرم - پین‌ها: VCC، GND، SDA، SCL، A0، A1، A2، INT (اختیاری)، P0 تا P7، P10 تا P17 📦 محتویات بسته - ۱ عدد برد توسعه PCF8575 - هدر نری (در صورت همراه بودن) 💡 نکات مهم - هنگام استفاده از چند ماژول، آدرس هرکدام را با پین‌های A0/A1/A2 متفاوت تنظیم کنید. - برای فاصله‌های طولانی یا باس‌های شلوغ، مقاومت‌های Pull-up خارجی 4.7kΩ روی SDA/SCL اضافه کنید. - پین‌های PCF8575 از نوع شبه‌دوطرفه هستند؛ برای خواندن یک پین ابتدا باید آن را HIGH کنید (کتابخانه‌های آماده این کار را خودکار انجام می‌دهند). - از آنجایی که این ماژول جریان بالایی تأمین نمی‌کند، برای بارهای پرمصرف از ترانزیستور یا رله استفاده کنید. - برای راه‌اندازی آسان، از کتابخانه‌های موجود برای PCF8575 در Arduino IDE استفاده کنید. -------------------------------------------------------------------------------------------------------------- **فروشگاه اینترنتی سبزفراز (سبز فراز)** عرضه‌کننده‌ی انواع قطعات الکترونیک، ماژول‌های متفرقه، بردهای آردوینو، گجت‌های هوشمند و تجهیزات جانبی. از گسترش‌دهنده‌های I2C و ماژول‌های کنترلی تا مقاومت‌ها، سنسورها، سیم‌ها و ابزارهای دقیق، همه را با قیمت مناسب و ارسال سریع در سبزفراز بیابید. 🌐 **sabzfaraz.ir** | **sabz faraz** **Sabzfaraz Online Store** Your reliable source for electronic components, miscellaneous modules, I2C expanders, Arduino boards, smart gadgets, and accessories. From I2C I/O expanders and control modules to resistors, sensors, wires, and precision tools – find everything at competitive prices with fast delivery. 🌐 **sabzfaraz.ir**

مشخصات فنی
