اطلاعات محصول

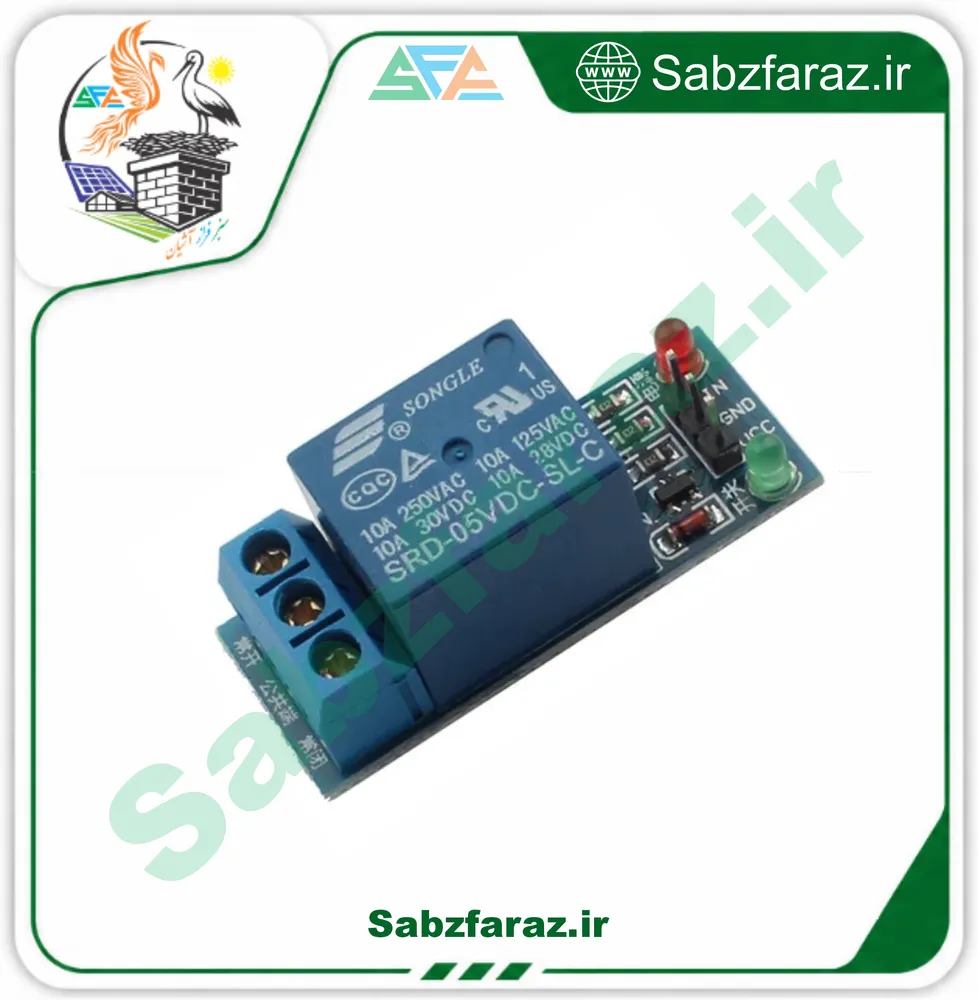

ماژول رله یک کانال 5 ولت 10 آمپر – کلید الکترونیکی قدرتمند و سازگار با آردوینو برای کنترل یک بار AC/DC -------------------------------------------------------------------------------------------------------------- ماژول رله یک کانال 5 ولت با جریان خروجی 10 آمپر، یک راه‌حل ساده، مطمئن و ایمن برای روشن و خاموش کردن یک مصرف‌کننده‌ی مستقل در پروژه‌های الکترونیکی، اتوماسیون خانگی و صنعتی است. این ماژول با ولتاژ بوبین ۵ ولت، به‌راحتی با خروجی‌های دیجیتال آردوینو، ESP8266، ESP32، رزبری پای و سایر میکروکنترلرها سازگار است و می‌تواند بارهایی مانند لامپ‌های ۲۲۰ ولت، هیترها، موتورهای AC، پمپ‌ها، شیرهای برقی و تجهیزات DC را با حداکثر جریان ۱۰ آمپر کنترل کند. ایزولاسیون نوری (Optocoupler) و دیود محافظ (Flyback Diode) از میکروکنترلر شما در برابر نویز و ولتاژ معکوس محافظت می‌کنند. LED نشانگر وضعیت، ترمینال‌های پیچی و پایه‌های استاندارد، اتصال و راه‌اندازی آن را بسیار آسان می‌کند. ⚡ ویژگی‌های اصلی - یک کانال رله با کنتاکت‌های COM، NO و NC - ولتاژ تغذیه بوبین: ۵ ولت DC (سازگار مستقیم با آردوینو و اکثر بردهای منطقی) - جریان قابل تحمل رله: ۱۰ آمپر (برای بار مقاومتی) - ولتاژ قابل قطع و وصل: تا ۲۵۰ ولت AC یا ۳۰ ولت DC - ایزولاسیون نوری اپتوکوپلر برای محافظت از میکروکنترلر - دیود محافظ (Flyback Diode) برای حذف ولتاژ معکوس - LED نشانگر وضعیت رله - ترمینال‌های پیچی برای اتصال راحت و محکم سیم‌ها - پایه‌های VCC، GND، IN با استاندارد TTL - ابعاد جمع‌وجور و مناسب برای نصب در جعبه‌های کنترلی 📌 کاربردهای اصلی - اتوماسیون خانگی و هوشمندسازی ساختمان - کنترل روشنایی، پمپ، فن، شیر برقی و هیتر - راه‌اندازی تجهیزات AC از طریق آردوینو، ESP و رزبری پای - پروژه‌های اینترنت اشیا (IoT) و کنترل از راه دور - سیستم‌های آبیاری هوشمند و گلخانه‌ای - کنترل لوازم خانگی با تایمر یا سنسور 🔧 مشخصات فنی کامل - تعداد کانال: ۱ - ولتاژ بوبین: ۵ ولت DC - جریان تماس: ۱۰ آمپر - ولتاژ تماس: ۲۵۰VAC / 30VDC - سیگنال کنترل: Active Low یا High (بسته به نسخه) - ایزولاسیون: اپتوکوپلر + دیود محافظ - ابعاد تقریبی: 40 × 25 × 18 میلی‌متر - وزن تقریبی: 25 گرم - ترمینال خروجی: COM، NC، NO 📦 محتویات بسته - ۱ عدد ماژول رله یک کانال 5 ولت 10 آمپر 💡 نکات مهم - برای تغذیه رله حتماً از منبع ۵ ولت با جریان کافی استفاده کنید؛ تغذیه مستقیم از پین ۵V آردوینو ممکن است برای رله‌های ۱۰ آمپری کافی نباشد. در صورت نیاز از منبع جداگانه استفاده کنید. - هنگام کار با ولتاژهای AC خطرناک (۲۲۰ ولت)، نکات ایمنی را رعایت کنید و از پوشش مناسب استفاده کنید. - ترتیب اتصال فاز و نول را بررسی کنید و برای بارهای القایی (موتور) از مدار محافظ استفاده کنید. - سیگنال ورودی معمولاً با GND مشترک با میکروکنترلر فعال می‌شود؛ به Active Low یا High بودن ماژول دقت کنید. - برای پروژه‌های طولانی‌مدت، تهویه مناسب و فاصله از قطعات حساس را رعایت کنید. -------------------------------------------------------------------------------------------------------------- **فروشگاه اینترنتی سبزفراز (سبز فراز)** عرضه‌کننده‌ی انواع قطعات الکترونیک، ماژول‌های رله، بردهای آردوینو، گجت‌های هوشمند و تجهیزات جانبی. از رله‌ها و ماژول‌های کنترلی تا مقاومت‌ها، سنسورها، سیم‌ها و ابزارهای دقیق، همه را با قیمت مناسب و ارسال سریع در سبزفراز بیابید. 🌐 **sabzfaraz.ir** | **sabz faraz** **Sabzfaraz Online Store** Your reliable source for electronic components, relay modules, Arduino boards, smart gadgets, and accessories. From relay modules and control modules to resistors, sensors, wires, and precision tools – find everything at competitive prices with fast delivery. 🌐 **sabzfaraz.ir**
