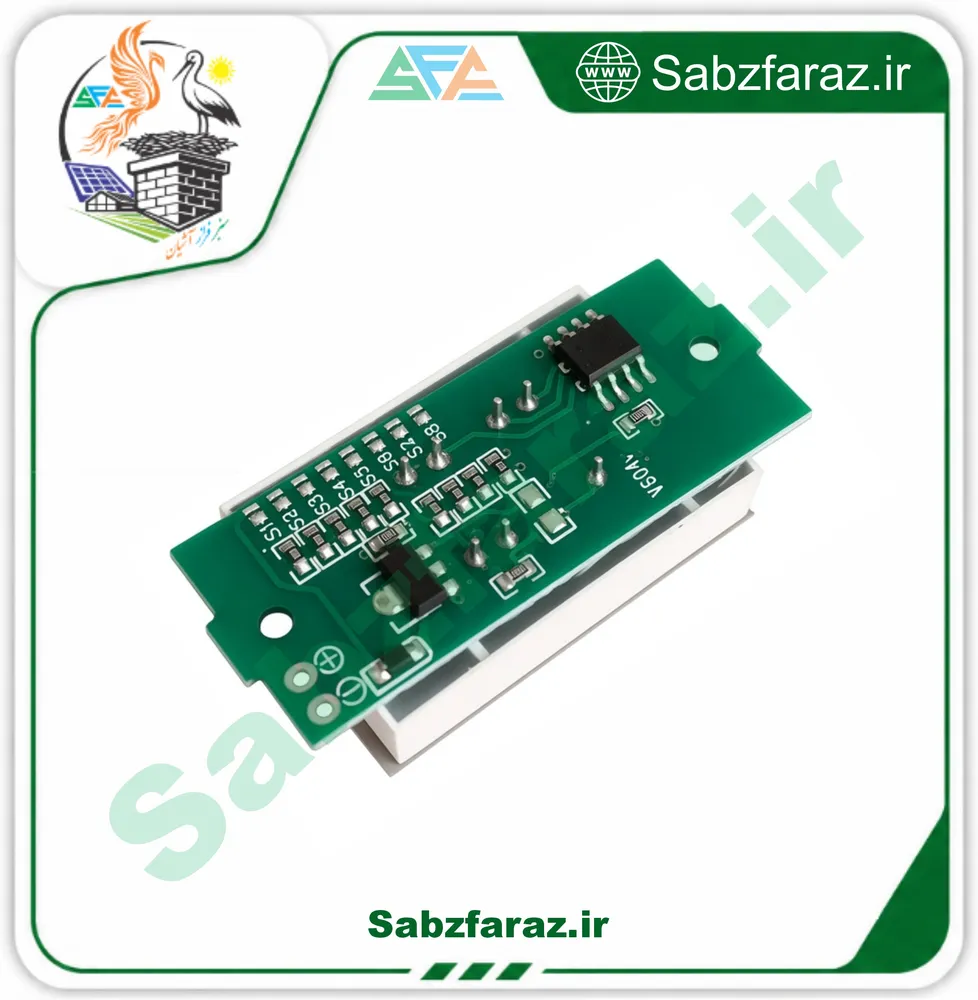

ماژول بارگراف نمایشگر میزان شارژ باتری

اطلاعات محصول

ماژول بارگراف نمایشگر میزان شارژ باتری با ۱۰ عدد LED خطی، نمایش دقیق سطح شارژ باتری به‌صورت بصری. دارای محدوده ولتاژ قابل تنظیم، مناسب باتری‌های ۱۲ ولت، لیتیومی و سرب‌اسیدی. ایده‌آل برای پاوربانک، سیستم‌های خورشیدی و پروژه‌های الکترونیکی.

ماژول بارگراف نمایشگر میزان شارژ باتری – نشانگر خطی سطح شارژ با ۱۰ LED -------------------------------------------------------------------------------------------------------------- ماژول بارگراف نمایشگر میزان شارژ باتری یک ابزار کاربردی و دقیق برای نمایش بصری سطح شارژ باتری است. این ماژول با استفاده از ۱۰ عدد LED خطی، میزان شارژ باتری را به‌صورت پله‌ای نشان می‌دهد؛ به‌طوری‌که هر LED معادل ۱۰ درصد از شارژ باتری است. رنگ LEDها معمولاً از سبز (شارژ کامل) تا زرد و قرمز (شارژ کم) تغییر می‌کند و به شما این امکان را می‌دهد که در یک نگاه از وضعیت باتری مطلع شوید. این ماژول برای باتری‌های ۱۲ ولت سرب‌اسیدی، باتری‌های لیتیومی ۳ سل (۱۱.۱ ولت)، باتری‌های ۱۸۶۵۰ و بسیاری از باتری‌های دیگر مناسب است. محدوده ولتاژ نمایش داده شده توسط پتانسیومتر روی برد قابل تنظیم است، بنابراین می‌توانید آن را با هر نوع باتری و محدوده ولتاژی تطبیق دهید. این ویژگی آن را به یک ابزار همه‌کاره برای پروژه‌های الکترونیکی، سیستم‌های خورشیدی، پاوربانک‌ها و تجهیزات صنعتی تبدیل کرده است. ⚙️ مشخصات فنی - نوع محصول: ماژول نمایشگر بارگراف سطح شارژ باتری - تعداد LED: ۱۰ عدد (خطی) - رنگ LEDها: سبز، زرد، قرمز (بسته به سطح شارژ) - محدوده ولتاژ ورودی: قابل تنظیم (معمولاً ۰ تا ۱۵ ولت یا ۰ تا ۳۰ ولت) - دقت نمایش: ۱۰ سطح (هر LED معادل ۱۰٪ شارژ) - ولتاژ کاری ماژول: ۵ تا ۱۲ ولت DC (بسته به مدل) - جریان مصرفی: حدود ۱۰ تا ۳۰ میلی‌آمپر - نوع اتصال: ترمینال پیچی یا پین‌های لحیم‌شو - ابعاد تقریبی: ۶۰ × ۳۰ × ۱۵ میلی‌متر - وزن: ۳۰ گرم - تنظیم حساسیت: پتانسیومتر روی برد - باتری مناسب: ۱۲ ولت سرب‌اسیدی، لیتیومی ۳ سل، ۱۸۶۵۰ و ... 📌 ویژگی‌ها و نقاط قوت - **نمایش بصری دقیق:** ۱۰ LED خطی، سطح شارژ را به‌صورت پله‌ای و دقیق نشان می‌دهند. - **محدوده ولتاژ قابل تنظیم:** با پتانسیومتر روی برد، می‌توانید محدوده ولتاژ را با باتری خود تطبیق دهید. - **رنگ‌بندی هوشمند:** LEDهای سبز برای شارژ بالا، زرد برای شارژ متوسط و قرمز برای شارژ کم. - **مصرف انرژی پایین:** جریان مصرفی بسیار کم، مناسب برای اتصال دائم به باتری. - **نصب آسان:** با ترمینال پیچی یا پین‌های لحیم‌شو، به‌راحتی به مدار متصل می‌شود. - **سازگاری گسترده:** مناسب برای انواع باتری‌های ۱۲ ولت، لیتیومی، سرب‌اسیدی و ... - **ابعاد جمع‌وجور:** طراحی کوچک و مناسب برای نصب روی پنل دستگاه‌ها. 📌 کاربردهای رایج - نمایش سطح شارژ باتری در پاوربانک‌های DIY - سیستم‌های خورشیدی و کنترلرهای شارژ - باتری‌های ۱۲ ولت سرب‌اسیدی در خودرو و UPS - باتری‌های لیتیومی ۳ سل و ۱۸۶۵۰ - پروژه‌های آردوینو و رباتیک - تجهیزات صنعتی و آزمایشگاهی - نمایشگر سطح شارژ در دستگاه‌های قابل حمل - هر جایی که نیاز به نمایش بصری سطح باتری دارید 💡 نکات مهم - **تنظیم محدوده ولتاژ:** قبل از استفاده، با پتانسیومتر روی برد، محدوده ولتاژ را با باتری خود تنظیم کنید. برای باتری ۱۲ ولت، معمولاً محدوده ۱۰ تا ۱۵ ولت مناسب است. - **تغذیه ماژول:** ولتاژ کاری ماژول باید در محدوده ۵ تا ۱۲ ولت باشد. از ولتاژ بالاتر استفاده نکنید. - **نصب:** ماژول را با ترمینال پیچی یا پین‌های لحیم‌شو به باتری و مدار متصل کنید. - **دقت نمایش:** دقت نمایش این ماژول ۱۰ سطح است و برای نمایش دقیق‌تر می‌توانید از نمایشگرهای دیجیتال استفاده کنید. - **مصرف کم:** این ماژول مصرف انرژی بسیار پایینی دارد و می‌تواند به‌صورت دائم به باتری متصل بماند. - **ایمنی:** از اتصال معکوس قطب‌ها خودداری کنید. ❓ سوالات متداول - **آیا این ماژول برای باتری ۱۲ ولت مناسب است؟** بله، این ماژول به‌طور خاص برای باتری‌های ۱۲ ولت طراحی شده است، اما با تنظیم پتانسیومتر می‌توانید آن را برای باتری‌های دیگر نیز استفاده کنید. - **آیا می‌توان از آن برای باتری لیتیومی ۳ سل استفاده کرد؟** بله، با تنظیم محدوده ولتاژ مناسب (حدود ۹ تا ۱۲.۶ ولت) می‌توانید از این ماژول برای باتری لیتیومی ۳ سل استفاده کنید. - **چند عدد LED دارد؟** این ماژول دارای ۱۰ عدد LED خطی است که هر کدام معادل ۱۰ درصد شارژ باتری را نشان می‌دهند. - **آیا رنگ LEDها تغییر می‌کند؟** بله، معمولاً LEDهای سبز برای شارژ بالا، زرد برای شارژ متوسط و قرمز برای شارژ کم استفاده می‌شوند. - **آیا ماژول مصرف انرژی بالایی دارد؟** خیر، جریان مصرفی این ماژول بسیار پایین (حدود ۱۰ تا ۳۰ میلی‌آمپر) است و برای اتصال دائم مناسب است. - **چگونه محدوده ولتاژ را تنظیم کنم؟** با استفاده از پتانسیومتر روی برد، می‌توانید محدوده ولتاژ نمایش داده شده را تنظیم کنید. برای این کار، ولتاژ باتری را به ماژول اعمال کنید و پتانسیومتر را بچرخانید تا LEDها مطابق سطح شارژ واقعی روشن شوند. 📦 محتویات بسته - ۱ عدد ماژول بارگراف نمایشگر میزان شارژ باتری - کابل و لوازم جانبی (در صورت همراه بودن) - دفترچه راهنما (در صورت همراه بودن) -------------------------------------------------------------------------------------------------------------- **فروشگاه اینترنتی سبزفراز (سبز فراز)** عرضه‌کننده‌ی انواع قطعات الکترونیک، ماژول‌های نمایشگر، باتری و تجهیزات جانبی. از ماژول‌های بارگراف و نمایشگر شارژ باتری تا باتری، شارژر و لوازم جانبی، همه را با قیمت مناسب و ارسال سریع در سبزفراز بیابید. 🌐 **sabzfaraz.ir** | **sabz faraz**

مشخصات فنی
