اطلاعات محصول

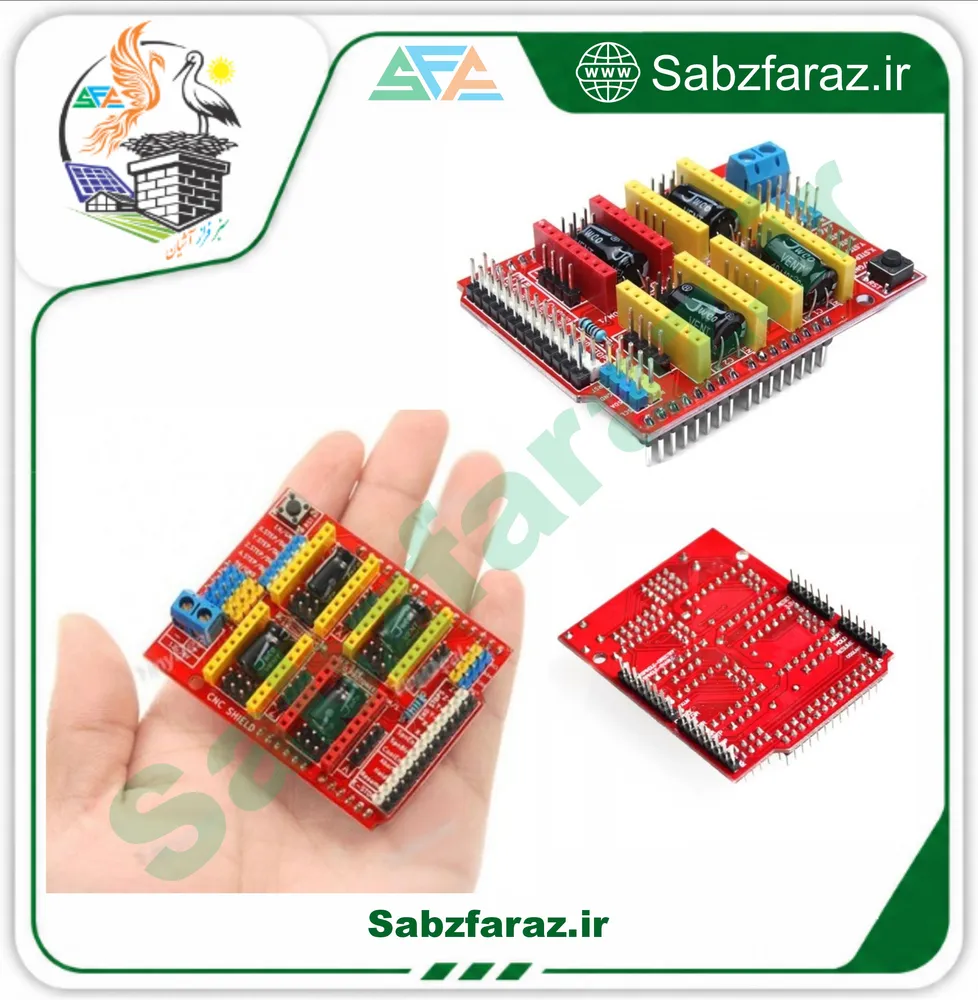

شیلد درایور CNC ورژن 3 – تبدیل آردوینو به کنترلر حرفه‌ای CNC، چاپگر سه‌بعدی و دستگاه حکاکی -------------------------------------------------------------------------------------------------------------- شیلد CNC ورژن 3 یک برد توسعه‌ی سازگار با آردوینو است که برد آردوینو Uno شما را به یک کنترلر کامل CNC تبدیل می‌کند. با استفاده از این شیلد، می‌توانید پروژه‌های کنترل عددی مانند دستگاه حکاکی، برش لیزری، مینی CNC، چاپگر سه‌بعدی و سایر ماشین‌آلات حرکت خطی را به‌سرعت راه‌اندازی کنید. این شیلد از ۴ محور (X، Y، Z و A) پشتیبانی می‌کند و با فریم‌ور متن‌باز GRBL سازگار است؛ بنابراین می‌توانید فایل‌های G-Code را مستقیماً به آن ارسال کنید. شیلد CNC V3 برای راه‌اندازی به درایورهای استپر موتور جداگانه نیاز دارد (مانند A4988 یا DRV8825). این شیلد دارای سوکت‌های مخصوص برای قرار دادن این درایورها است و با جامپرها می‌توانید میکرواستپ موتورها را تنظیم کنید. تغذیه‌ی شیلد از ۱۲ تا ۳۶ ولت DC پشتیبانی می‌شود (بسته به نوع درایور انتخابی) و برای اتصال موتورها از کانکتورهای ۴ پین استاندارد استفاده می‌شود. ⚡ ویژگی‌های اصلی - پشتیبانی از ۴ محور (X, Y, Z, A) برای کنترل هم‌زمان تا ۴ استپر موتور - سازگار با فریم‌ور متن‌باز GRBL 0.8c و نسخه‌های بعدی - سوکت‌های قابل تعویض برای درایورهای A4988، DRV8825 و درایورهای سازگار Pololu - جامپرهای تنظیم میکرواستپ (تا 1/32 با DRV8825) - ۲ عدد اِنداستاپ (End Stop) برای هر محور (مجموعاً ۶ عدد) - خروجی اسپیندل و کولانت با کنترل جهت - طراحی فشرده و نصب مستقیم به‌صورت شیلد روی آردوینو Uno - کانکتورهای ۴ پین Molex برای اتصال آسان موتورهای استپر - تغذیه‌ی ورودی ۱۲ تا ۳۶ ولت DC (بسته به درایور انتخابی) - بدون نیاز به سیم‌کشی پیچیده: فقط کافی است شیلد را روی آردوینو قرار دهید 📌 کاربردهای اصلی - ساخت دستگاه‌های CNC خانگی و نیمه‌صنعتی - راه‌اندازی چاپگرهای سه‌بعدی و دستگاه‌های حکاکی - ساخت برش لیزری و پلاتر - کنترل میزهای حرکتی XY در پروژه‌های اتوماسیون - آموزش و پروژه‌های دانشگاهی مرتبط با کنترل حرکت - ساخت مینی CNC برای کارگاه‌های کوچک و استارتاپ‌ها 🔧 مشخصات فنی - سازگار با: آردوینو Uno و بردهای مشابه - فریم‌ور پیشنهادی: GRBL (متن‌باز) - تعداد محورها: ۴ (X, Y, Z, A) - درایورهای پشتیبانی‌شده: A4988، DRV8825 و مشابه (جداگانه تهیه می‌شوند) - میکرواستپ: قابل تنظیم با جامپر (تا 1/32) - تعداد اِنداستاپ: ۶ عدد (۲ عدد در هر محور) - خروجی اسپیندل و کولانت: دارد (فعال/جهت) - تغذیه‌ی ورودی: ۱۲-۳۶ ولت DC - ابعاد تقریبی: ۶۸ × ۵۳ میلی‌متر (مناسب شیلد آردوینو) - وزن تقریبی: 40 گرم 📦 محتویات بسته - ۱ عدد شیلد درایور CNC ورژن 3 - هدرها و جامپرهای نصب (در صورت همراه بودن) 💡 نکات مهم - درایورهای استپر موتور (A4988 یا DRV8825) **به همراه این شیلد ارائه نمی‌شوند** و باید جداگانه تهیه کنید. - قبل از اعمال تغذیه‌ی ۲۴ یا ۳۶ ولت، مطمئن شوید درایور انتخابی شما این ولتاژ را تحمل می‌کند. - برای استفاده از فریم‌ور GRBL، می‌توانید آن را به‌راحتی روی آردوینو Uno بارگذاری کنید و از نرم‌افزارهای ارسال G-Code مانند Universal Gcode Sender استفاده کنید. - تنظیمات میکرواستپ را با توجه به نوع درایور و نیاز دقت حرکت تنظیم کنید. - هنگام اتصال موتورها، سیم‌های ۴ پین را بر اساس رنگ‌بندی استاندارد (A+، A-، B+، B-) وصل کنید. -------------------------------------------------------------------------------------------------------------- **فروشگاه اینترنتی سبزفراز (سبز فراز)** عرضه‌کننده‌ی انواع قطعات الکترونیک، بردهای آردوینو، شیلدها، ماژول‌ها، گجت‌های هوشمند و تجهیزات جانبی. از شیلد CNC و ماژول‌های آردوینو تا مقاومت‌ها، سنسورها، سیم‌ها و ابزارهای دقیق، همه را با قیمت مناسب و ارسال سریع در سبزفراز بیابید. 🌐 **sabzfaraz.ir** | **sabz faraz** **Sabzfaraz Online Store** Your reliable source for electronic components, Arduino boards, shields, modules, smart gadgets, and accessories. From CNC shields and Arduino modules to resistors, sensors, wires, and precision tools – find everything at competitive prices with fast delivery. 🌐 **sabzfaraz.ir**
