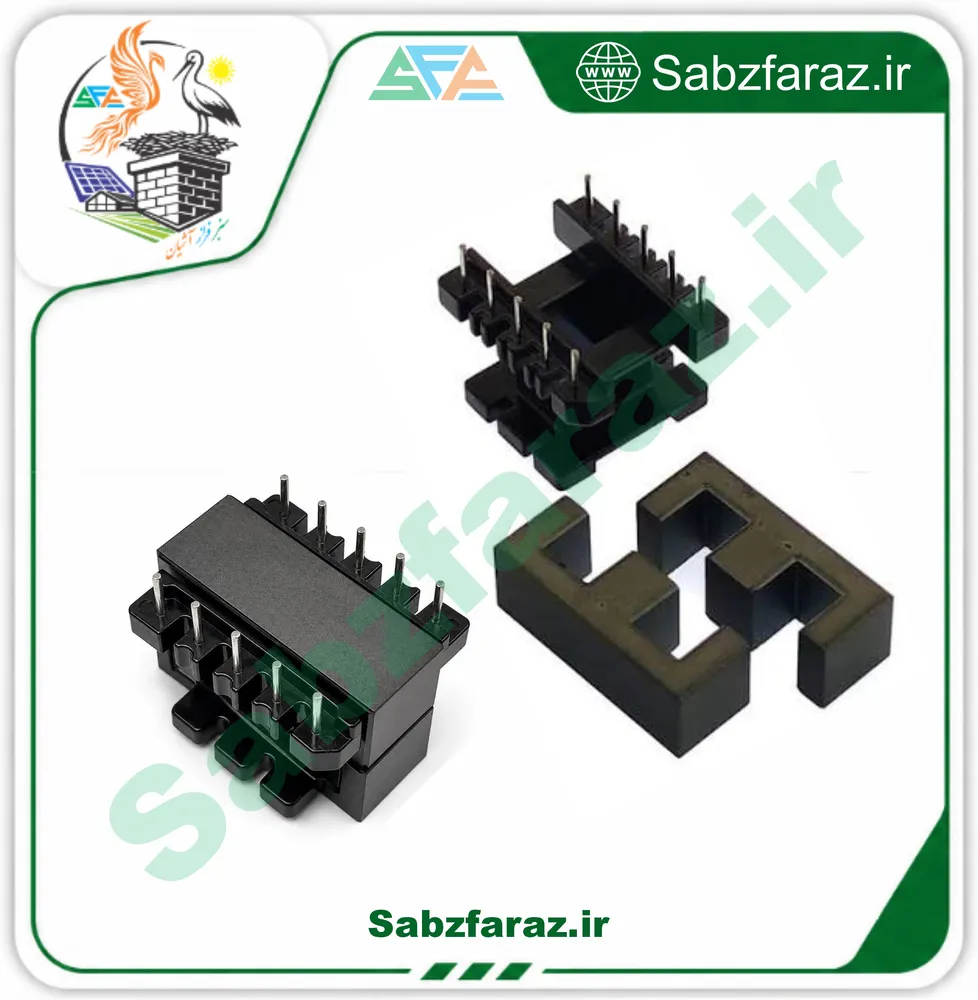

هسته فریت EE 28-20 با قرقره بوبین 10 پین (ایستاده)

اطلاعات محصول

هسته فریت EE28-20 با قرقره بوبین 10 پین ایستاده؛ مناسب ساخت ترانسفورماتورهای سوئیچینگ، سلف و چوک. هسته از جنس فریت منگنز-روی (PC40) با ابعاد ۲۸×۲۰ میلی‌متر.

هسته فریت EE 28-20 با قرقره بوبین 10 پین – هسته ترانسفورماتور سوئیچینگ با کیفیت بالا -------------------------------------------------------------------------------------------------------------- هسته فریت EE28-20 یکی از پرکاربردترین هسته‌های مغناطیسی در ساخت ترانسفورماتورهای سوئیچینگ، سلف‌ها، چوک‌ها و فیلترهای EMI است. این هسته از جنس فریت منگنز-روی (Mn-Zn) با گرید PC40 ساخته شده که دارای تلفات هسته پایین و نفوذپذیری مغناطیسی بالا است. ترکیب هسته EE28-20 با قرقره بوبین ۱۰ پین ایستاده، یک کیت کامل برای سیم‌پیچی ترانس‌های سوئیچینگ در محدوده فرکانسی ۲۰ تا ۵۰۰ کیلوهرتز فراهم می‌کند. قرقره بوبین ۱۰ پین این کیت به‌صورت ایستاده طراحی شده و با فاصله استاندارد پین‌ها (۴.۷ میلی‌متر) برای نصب روی بردهای مدار چاپی (PCB) مناسب است. پین‌های بوبین با قطر ۰.۹ میلی‌متر امکان اتصال مطمئن سیم‌پیچ‌های مسی را فراهم می‌کنند. این کیت برای پروژه‌های الکترونیک قدرت، منابع تغذیه سوئیچینگ (SMPS)، اینورترها، شارژرها و مبدل‌های DC-DC کاربرد فراوان دارد. ⚙️ مشخصات فنی - نوع هسته: EE (E-E) - مدل: EE28-20 - جنس هسته: فریت منگنز-روی (Mn-Zn) – گرید PC40 - ابعاد هسته: ۲۸ × ۲۰ میلی‌متر (طول × ارتفاع) - ابعاد کلی (با بوبین): حدود ۳۲.۵ × ۲۷ × ۲۰ میلی‌متر - تعداد پین بوبین: ۱۰ پین (ایستاده) - فاصله طولی پین‌ها: ۴.۷ میلی‌متر - فاصله عرضی پین‌ها: ۱۷.۱ میلی‌متر - قطر پین‌ها: ۰.۹ میلی‌متر - نوع بوبین: ایستاده (Vertical) - جنس بوبین: پلاستیک مقاوم حرارتی (Bakelite / PET) - محدوده فرکانس کاری: ۲۰ تا ۵۰۰ کیلوهرتز 📌 کاربردهای رایج - ساخت ترانسفورماتورهای سوئیچینگ (SMPS) - طراحی و ساخت سلف و چوک - فیلترهای EMI و لاین فیلتر - اینورترها و مبدل‌های DC-DC - منابع تغذیه سوئیچینگ صنعتی - شارژرهای باتری و آداپتورها - پروژه‌های الکترونیک قدرت 💡 نکات مهم - برای اتصال دو نیمه هسته، از نوار چسب مخصوص ترانس یا چسب سیلیکون استفاده کنید. - در صورت نیاز به گپ هوایی (Air Gap)، می‌توانید از اسپیسر یا لایه نازک استفاده کنید. - برای سیم‌پیچی، از سیم لاکی با قطر مناسب و کلاس حرارتی بالا استفاده کنید. - قرقره بوبین ۱۰ پین امکان سیم‌پیچی چند لایه و ولتاژهای مختلف را فراهم می‌کند. - در فرکانس‌های بالاتر از ۱۰۰ کیلوهرتز، از گریدهای کم‌تلفات‌تر (مانند PC47) استفاده کنید. - هنگام نصب روی PCB، به قطبیت پین‌ها (ورودی/خروجی) توجه کنید. 📦 محتویات بسته - ۱ عدد هسته فریت EE28-20 (دو نیمه E) - ۱ عدد قرقره بوبین ۱۰ پین ایستاده -------------------------------------------------------------------------------------------------------------- **فروشگاه اینترنتی سبزفراز (سبز فراز)** عرضه‌کننده‌ی انواع قطعات الکترونیک، هسته‌های فریت، بوبین، قرقره، سلف و تجهیزات جانبی. از هسته‌های EE و EI و EFD تا قرقره‌های بوبین در سایزهای مختلف، همه را با قیمت مناسب و ارسال سریع در سبزفراز بیابید. 🌐 **sabzfaraz.ir** | **sabz faraz**

مشخصات فنی
