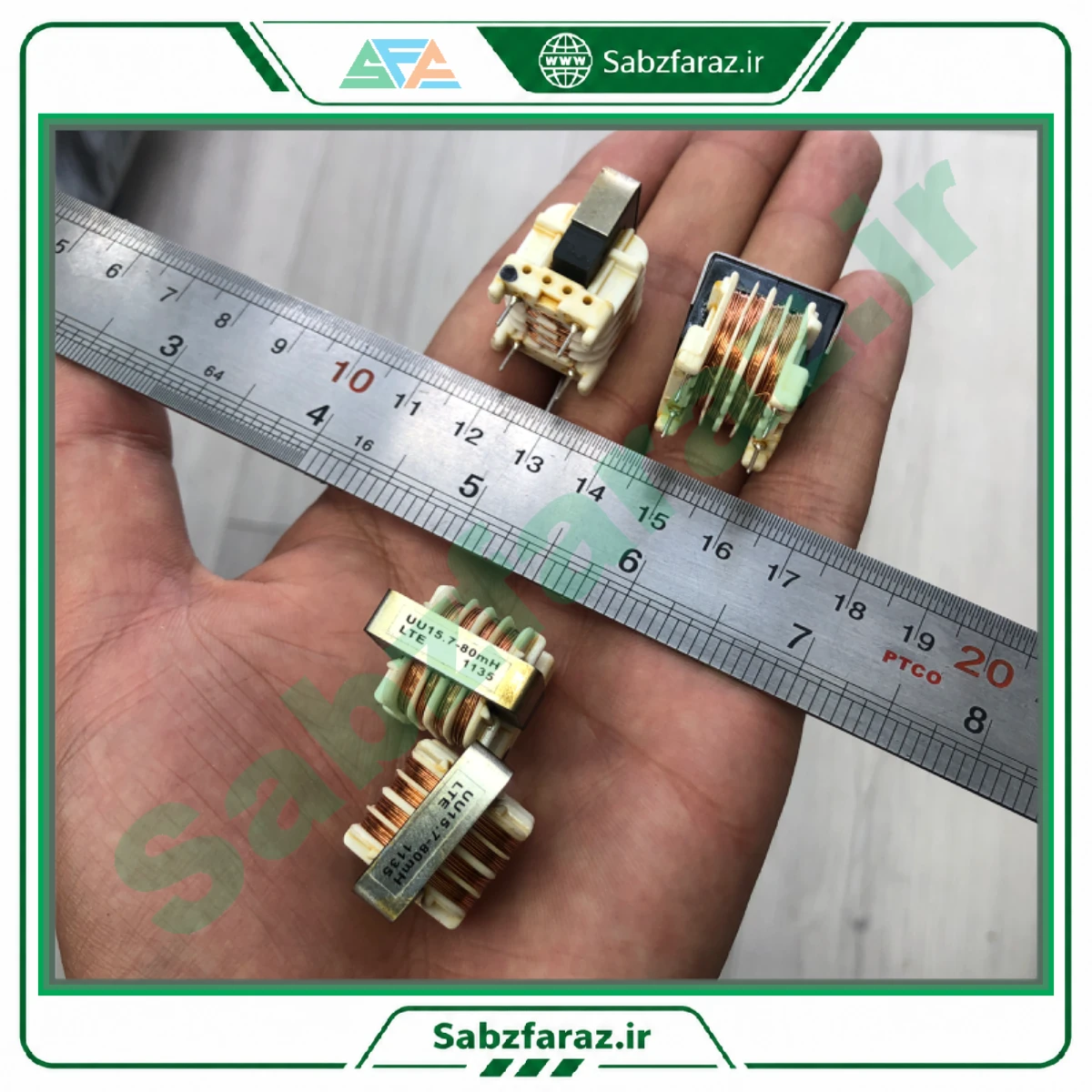

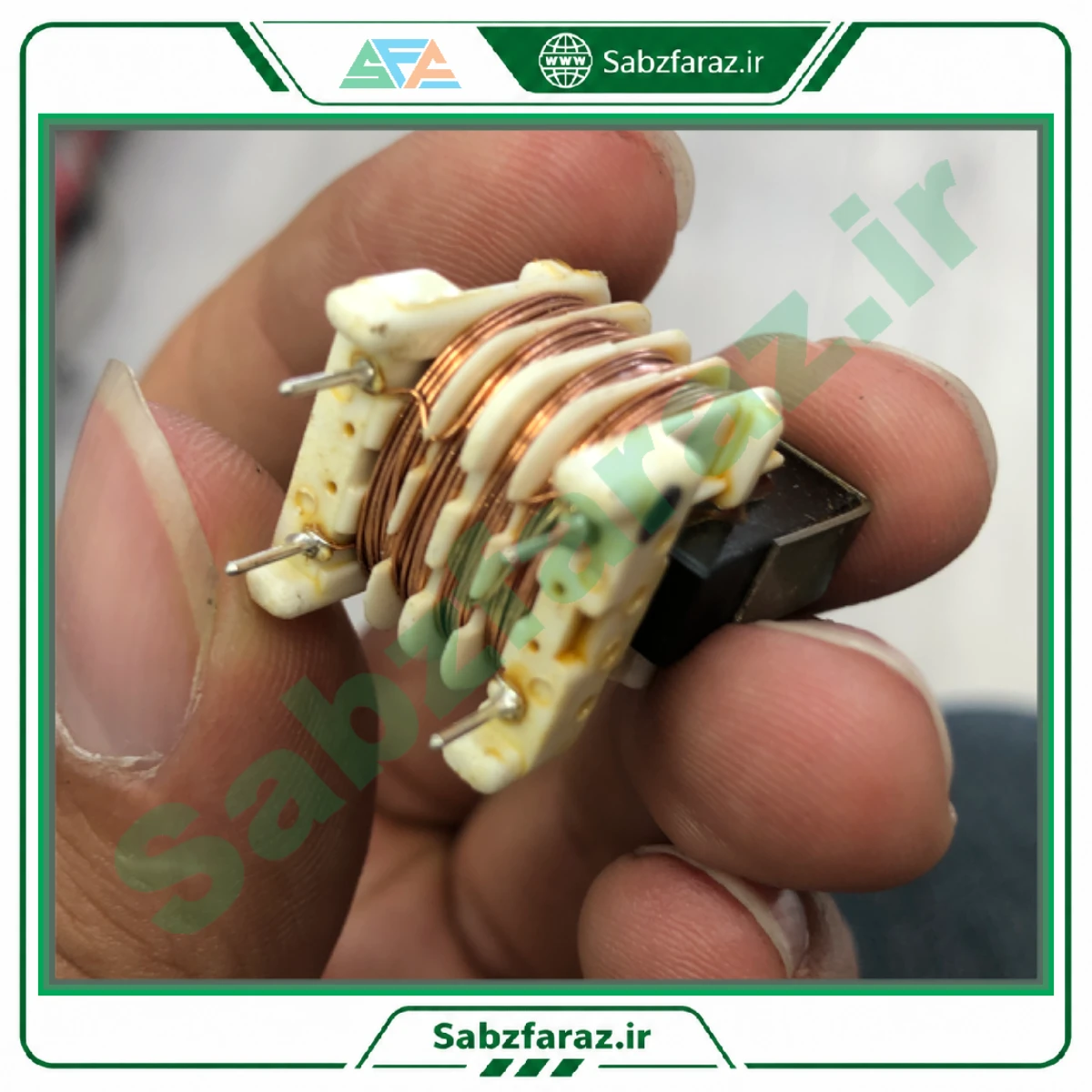

لاین فیلتر EMI و چوک ترانس پالس 4 پایه مدل UU15.7-80mH LTE 1135

اطلاعات محصول

لاین فیلتر EMI و چوک مد مشترک مدل UU15.7 با ظرفیت 80mH و 4 پایه، مناسب برای حذف نویز در منابع تغذیه سوئیچینگ و مدارات الکترونیکی.

لاین فیلتر EMI و چوک ترانس پالس 4 پایه مدل UU15.7-80mH LTE 1135 – حذف نویزهای فرکانس بالا و تثبیت جریان مدار چوک لاین فیلتر EMI مدل UU15.7 با ظرفیت سلفی 80 میلی‌هنری یک قطعه کاربردی و باکیفیت برای حذف نویزهای ناخواسته الکترومغناطیسی (EMI) و تداخلات رادیویی (RFI) در ورودی مدارات الکترونیکی است. این قطعه که با نام‌های دیگری مانند چوک مد مشترک (Common Mode Choke)، سلف ورودی تغذیه و ترانس پالس ۴ پایه نیز شناخته می‌شود، نقش حیاتی در افزایش طول عمر و پایداری دستگاه‌های حساس ایفا می‌کند. هسته فریت نوع UU15.7 به همراه سیم‌پیچی دقیق شرکت LTE، بازدهی بسیار بالایی را در فیلتر کردن نویزهای فرکانس بالا ارائه می‌دهد. ⚙️ مشخصات فنی • مدل هسته: UU15.7 • میزان اندوکتانس: 80 میلی‌هنری (80mH) • تعداد پایه‌ها: 4 پایه DIP • کد شناسایی: LTE 1135 • نوع عملکرد: فیلتر مد مشترک (Common Mode) / چوک نویزگیر • جنس هسته: فریت با کیفیت بالا • دمای کاری: 25- تا 85+ درجه سانتی‌گراد 📌 کاربردهای اصلی • استفاده در ورودی منابع تغذیه سوئیچینگ (SMPS) • حذف نویز در مدارات آداپتور، شارژر و درایورهای LED • کاربرد در دستگاه‌های صوتی و تصویری جهت جلوگیری از نویز روی تصویر و صدا • استفاده در مدارات کنترل صنعتی و بردهای الکترونیکی حساس 💡 نکات مهم و نحوه استفاده صحیح • به هنگام لحیم‌کاری پایه‌ها روی برد، از اعمال حرارت طولانی‌مدت به پایه‌ها خودداری کنید تا به بوبین آسیب نرسد. • قطعه را متناسب با جریان نامی مدار خود انتخاب کنید تا دچار اشباع مغناطیسی و افت کارایی نشود. • جهت قرارگیری پایه‌ها و پلاریته سیم‌پیچی را طبق شِماتیک مدار به دقت بررسی و سپس نصب کنید. 📦 محتویات بسته • یک عدد لاین فیلتر/چوک UU15.7-80mH LTE 1135 ❓ سوالات متداول سوال: این قطعه چه تفاوتی با سلف‌های معمولی دارد؟ پاسخ: این قطعه دارای دو سیم‌پیچی روی یک هسته مشترک است که مخصوص حذف نویزهای مد مشترک در خطوط فاز و نول طراحی شده است. سوال: آیا می‌توان از این چوک در مدارات برق 220 ولت شهری استفاده کرد؟ پاسخ: بله، کاربرد اصلی این لاین فیلترها در ورودی برق AC شهری منابع تغذیه جهت جلوگیری از ورود و خروج نویز است. سوال: کد LTE 1135 نشان‌دهنده چیست؟ پاسخ: این کد مشخصه تولیدکننده و پارت نامبر اختصاصی جهت شناسایی دقیق مشخصات فنی و ابعادی قطعه است. فروشگاه اینترنتی سبزفراز تامین‌کننده انواع قطعات الکترونیک، هسته‌های فریت و چوک‌های صنعتی است و شما می‌توانید این محصول را با کیفیت تضمین شده از طریق سایت sabzfaraz.ir تهیه نمایید.

مشخصات فنی
