هسته فریت تیروئید FM25 با قطر ۲۵ میلی‌متر و ارتفاع ۱۵ میلی‌متر

اطلاعات محصول

هسته فریت تیروئید FM25 (فریت حلقوی) با قطر خارجی ۲۵ میلی‌متر، قطر داخلی ۱۵ میلی‌متر و ارتفاع ۱۵ میلی‌متر. مناسب ساخت سلف، چوک، فیلتر EMI و ترانسفورماتورهای حلقوی. فریت نرم با تلفات کم و نفوذپذیری بالا.

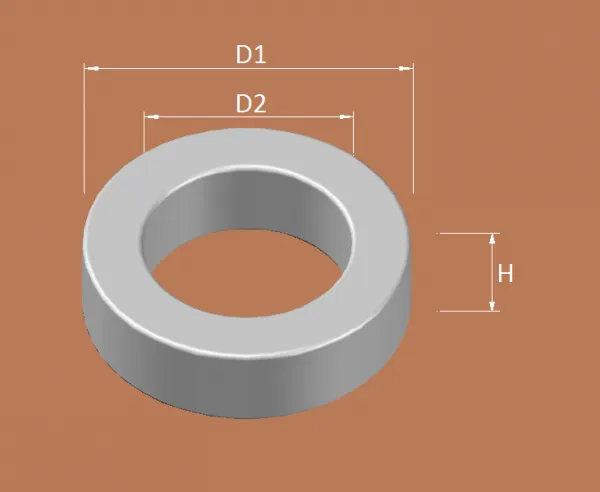

هسته فریت تیروئید FM25 با قطر ۲۵ میلی‌متر و ارتفاع ۱۵ میلی‌متر – فریت حلقوی برای ساخت سلف و ترانسفورماتور -------------------------------------------------------------------------------------------------------------- هسته فریت تیروئید FM25 یک هسته مغناطیسی حلقوی (دونات شکل) از جنس فریت نرم است که به دلیل شکل بسته خود، شار مغناطیسی را به‌طور کامل درون هسته محصور می‌کند و تلفات نشتی را به حداقل می‌رساند. این هسته با قطر خارجی ۲۵ میلی‌متر، قطر داخلی ۱۵ میلی‌متر و ارتفاع ۱۵ میلی‌متر، یکی از پرکاربردترین هسته‌های حلقوی در ساخت سلف‌ها، چوک‌ها، فیلترهای EMI و ترانسفورماتورهای حلقوی است. هسته‌های تیروئید به‌دلیل ساختار بسته و متقارن خود، نسبت به هسته‌های EI و EE تلفات مغناطیسی کمتری دارند و کمتر میدان مغناطیسی به بیرون منتشر می‌کنند. این ویژگی آن‌ها را برای کاربردهای فرکانس بالا، مدارهای مخابراتی و فیلترهای حذف نویز بسیار مناسب می‌سازد. فریت حلقوی FM25 برای سیم‌پیچی دستی یا ماشینی طراحی شده و با سیم لاکی با قطر مناسب، می‌توانید سلف یا ترانسفورماتوری با اندوکتانس دلخواه بسازید. این هسته به‌تنهایی عرضه می‌شود و قرقره یا بوبین جداگانه ندارد. ⚙️ مشخصات فنی - نوع هسته: تیروئید (حلقوی / Toroidal) - مدل: FM25 - جنس هسته: فریت نرم (Mn-Zn) - قطر خارجی (D1): ۲۵ میلیمتر - قطر داخلی (D2): ۱۵ میلیمتر - ارتفاع (H): ۱۵ میلیمتر - ضخامت دیواره: حدود ۵ میلیمتر - سطح مقطع موثر: حدود ۳۷.۵ mm² - فرم: حلقوی (دونات) - رنگ: مشکی / خاکستری تیره - نفوذپذیری مغناطیسی: بالا - تلفات هسته: کم - فرکانس کاری: تا چند صد کیلوهرتز - دمای کاری: -۴۰ تا +۱۲۵ درجه سانتی‌گراد 📌 ویژگی‌ها و نقاط قوت - **شکل حلقوی بسته:** شار مغناطیسی به‌طور کامل درون هسته محصور می‌شود و تلفات نشتی حداقل است. - **تلفات مغناطیسی کم:** نسبت به هسته‌های EI و EE، تلفات کمتری دارد و بازدهی بالاتری ارائه می‌دهد. - **انتشار میدان مغناطیسی کم:** به‌دلیل ساختار بسته، میدان مغناطیسی کمتری به بیرون منتشر می‌شود و تداخل الکترومغناطیسی را کاهش می‌دهد. - **اندوکتانس بالا در ابعاد کوچک:** با سیم‌پیچی مناسب، می‌توانید اندوکتانس‌های بالا در ابعاد کوچک به دست آورید. - **نصب آسان:** با یک پیچ و مهره یا چسب می‌توانید آن را روی PCB نصب کنید. - **سازگاری با فرکانس بالا:** مناسب برای مدارهای سوئیچینگ، فیلترهای EMI و مدارات مخابراتی. 📌 کاربردهای رایج - ساخت سلف و چوک در منابع تغذیه سوئیچینگ - ساخت ترانسفورماتورهای حلقوی (Toroidal Transformers) - فیلترهای EMI و RF در مدارهای مخابراتی - مدارهای مبدل DC-DC (Buck، Boost، Buck-Boost) - فیلترهای خروجی در منابع تغذیه خطی و سوئیچینگ - بالاست‌های الکترونیکی لامپ - ساخت سلف‌های پرقدرت با جریان بالا - پروژه‌های آموزشی و آزمایشگاهی - تعمیرات و ساخت قطعات مغناطیسی سفارشی - مدارات صوتی و تقویت‌کننده‌ها 💡 نکات مهم - این هسته به‌تنهایی عرضه می‌شود؛ قرقره یا بوبین جداگانه ندارد. - برای سیم‌پیچی، از سیم لاکی با قطر مناسب و کلاس حرارتی بالا استفاده کنید. - هنگام سیم‌پیچی، سیم را محکم و منظم دور هسته بپیچید تا اندوکتانس مورد نظر به دست آید. - از ضربه و فشار زیاد به هسته فریت خودداری کنید؛ فریت شکننده است. - برای فرکانس‌های بالا، از هسته‌های Ni-Zn و برای فرکانس‌های پایین‌تر و توان بالاتر، از هسته‌های Mn-Zn مناسب‌تر استفاده کنید. - برای نصب روی PCB، می‌توانید از پیچ و مهره پلاستیکی یا چسب حرارتی استفاده کنید. - تعداد دور و قطر سیم را بر اساس اندوکتانس مورد نیاز و جریان عبوری محاسبه کنید. ❓ سوالات متداول - **فرق هسته تیروئید با هسته EI و EE چیست؟** هسته تیروئید (حلقوی) به‌دلیل ساختار بسته خود، تلفات مغناطیسی کمتری دارد و میدان مغناطیسی کمتری به بیرون منتشر می‌کند. هسته‌های EI و EE از دو بخش مجزا تشکیل شده‌اند و تلفات نشتی بیشتری دارند. - **آیا این هسته برای ساخت ترانسفورماتور مناسب است؟** بله، این هسته برای ساخت ترانسفورماتورهای حلقوی (Toroidal Transformers) در محدوده توان متوسط بسیار مناسب است. - **چند دور سیم باید دور هسته بپیچم؟** تعداد دور سیم بستگی به اندوکتانس مورد نیاز و نفوذپذیری هسته دارد. برای محاسبه دقیق، می‌توانید از فرمول‌های استاندارد یا نرم‌افزارهای محاسبه سلف استفاده کنید. - **آیا این هسته برای فرکانس‌های بالا مناسب است؟** بله، این هسته فریت نرم تا چند صد کیلوهرتز عملکرد مناسبی دارد. - **آیا قرقره یا بوبین همراه هسته ارائه می‌شود؟** خیر، این محصول فقط شامل هسته فریت تیروئید FM25 است و قرقره یا بوبین جداگانه ندارد. - **ابعاد این هسته چقدر است؟** قطر خارجی ۲۵ میلیمتر، قطر داخلی ۱۵ میلیمتر و ارتفاع ۱۵ میلیمتر. 📦 محتویات بسته - ۱ عدد هسته فریت تیروئید FM25 (قطر خارجی ۲۵ میلیمتر – قطر داخلی ۱۵ میلیمتر – ارتفاع ۱۵ میلیمتر) -------------------------------------------------------------------------------------------------------------- **فروشگاه اینترنتی سبزفراز (سبز فراز)** عرضه‌کننده‌ی انواع قطعات الکترونیک، هسته‌های فریت تیروئید، فریت حلقوی، بوبین، سلف و تجهیزات جانبی. از هسته‌های فریت تیروئید و حلقوی تا سلف، چوک و فیلترهای EMI، همه را با قیمت مناسب و ارسال سریع در سبزفراز بیابید. 🌐 **sabzfaraz.ir** | **sabz faraz**

مشخصات فنی
