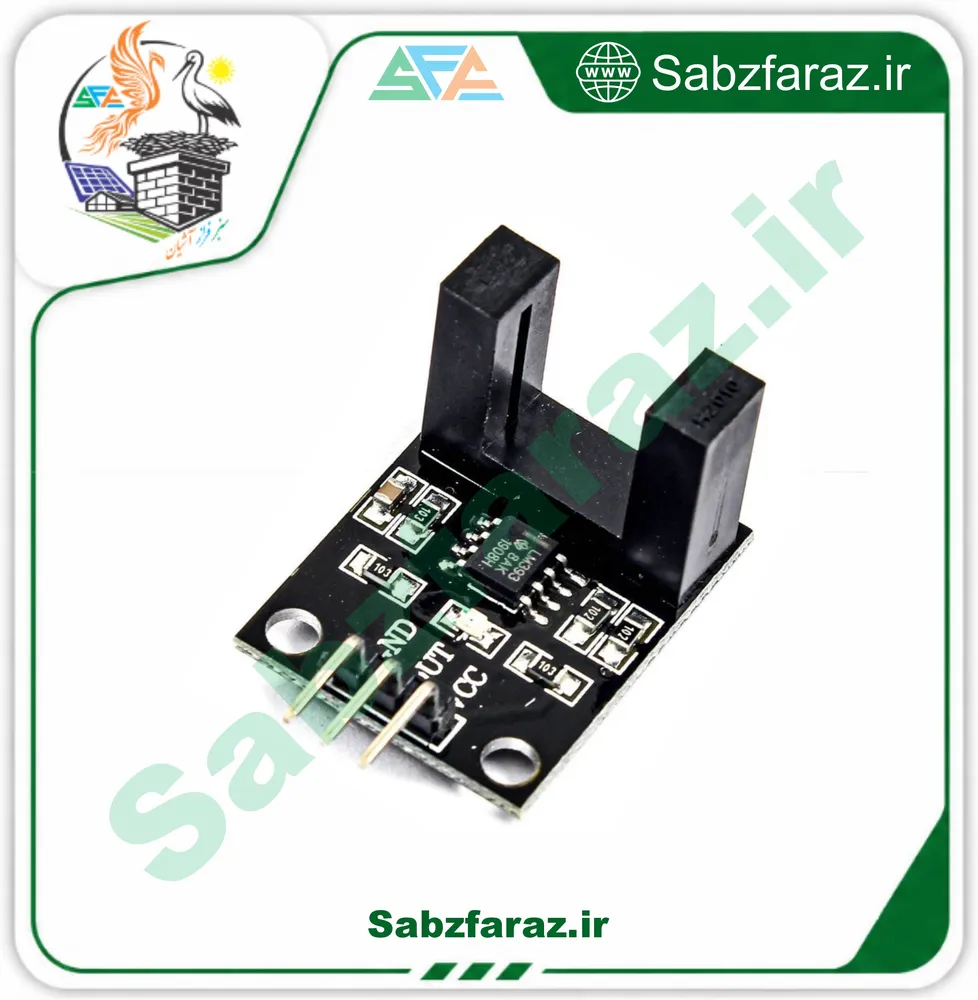

ماژول اپتوکانتر نوری با LM393 دهانه شیار 10 میلیمتر – شمارنده دقیق دور موتور، سرعت و عبور اجسام -------------------------------------------------------------------------------------------------------------- ماژول اپتوکانتر نوری با شکاف ۱۰ میلی‌متری یک سنسور شمارنده مادون قرمز است که برای تشخیص عبور اجسام، شمارش پالس و اندازه‌گیری سرعت چرخش استفاده می‌شود. این ماژول از یک فرستنده IR LED و گیرنده IR (در بسته‌بندی H2010) در دو طرف شکاف و تراشه مقایسه‌گر LM393 بهره می‌برد. با عبور هر جسم از شکاف، پرتو مادون قرمز قطع شده و خروجی دیجیتال صفر و یک تغییر می‌کند. این ماژول برای شمارش دور موتور، اندازه‌گیری سرعت چرخ، شمارش قطعات روی نوار نقاله و کنترل موقعیت در پروژه‌های رباتیک و اتوماسیون صنعتی ایده‌آل است. ⚡ ویژگی‌های اصلی - سنسور مادون قرمز H2010 شامل فرستنده و گیرنده IR در یک بسته - پردازش سیگنال با مقایسه‌گر LM393 - خروجی دیجیتال 0 و 1 با LED نشانگر وضعیت - عرض شیار: 10 میلی‌متر (مناسب برای اجسام نازک یا دندانه‌های چرخ‌دنده) - ارتفاع شیار: 12 میلی‌متر - ولتاژ کاری: 3.3 تا 5 ولت DC - جریان خروجی تا 15 میلی‌آمپر - پاسخ‌دهی سریع و دقیق - ابعاد PCB: 27 × 20 × 17 میلی‌متر - نصب آسان با هدرهای استاندارد 📌 کاربردهای رایج - اندازه‌گیری سرعت موتورهای الکتریکی و چرخ‌ها - شمارش تعداد دور در ربات‌ها و سیستم‌های حرکتی - شمارش اجسام عبوری روی نوار نقاله - کنترل موقعیت و سرعت در دستگاه‌های صنعتی - استفاده در اسکنرها، درایوهای DVD و تجهیزات اداری - ساخت سرعت‌سنج و کیلومترشمار دیجیتال - پروژه‌های آردوینو، ESP و رزبری پای 🔧 مشخصات فنی کامل - تراشه: LM393 + سنسور H2010 - نوع خروجی: دیجیتال (0/1) - عرض شیار: 10 میلی‌متر - ارتفاع شیار: 12 میلی‌متر - ولتاژ کاری: 3.3 – 5 ولت DC - جریان خروجی: تا 15 میلی‌آمپر - ابعاد PCB: 27 × 20 × 17 میلی‌متر - وزن تقریبی: 5 گرم - پایه‌ها: VCC, GND, OUT (و گاهی AO در نسخه‌های آنالوگ) 📦 محتویات بسته - ۱ عدد ماژول اپتوکانتر نوری با LM393 دهانه شیار 10 میلیمتر - هدر نری (در صورت همراه بودن) 💡 نکات مهم - برای راه‌اندازی، تغذیه ۵ ولت را به VCC و GND متصل کنید و خروجی را به ورودی دیجیتال آردوینو بدهید. - با عبور یک قطعه (مثلاً دندانه چرخ‌دنده یا تیغه) از داخل شیار، خروجی تغییر می‌کند. LED روی برد نیز روشن/خاموش می‌شود. - برای شمارش دقیق، از یک دیسک شکاف‌دار (Encoder Disk) یا چرخ‌دنده فلزی/پلاستیکی استفاده کنید. - اگر خروجی ناپایدار است، فاصله جسم عبوری از فرستنده/گیرنده را تنظیم کنید یا از مقاومت Pull-up خارجی استفاده کنید. - این ماژول برای اجسام با ضخامت کمتر از ۱۰ میلی‌متر مناسب است؛ برای شکاف‌های بزرگ‌تر مدل ۵ میلی‌متری یا سنسورهای دیگر را انتخاب کنید. -------------------------------------------------------------------------------------------------------------- **فروشگاه اینترنتی سبزفراز (سبز فراز)** عرضه‌کننده‌ی انواع قطعات الکترونیک، ماژول‌های متفرقه، سنسورها، بردهای آردوینو، گجت‌های هوشمند و تجهیزات جانبی. از اپتوکانترها و ماژول‌های کنترلی تا مقاومت‌ها، سنسورها، سیم‌ها و ابزارهای دقیق، همه را با قیمت مناسب و ارسال سریع در سبزفراز بیابید. 🌐 **sabzfaraz.ir** | **sabz faraz** **Sabzfaraz Online Store** Your reliable source for electronic components, miscellaneous modules, optical sensors, Arduino boards, smart gadgets, and accessories. From optical counters and control modules to resistors, sensors, wires, and precision tools – find everything at competitive prices with fast delivery. 🌐 **sabzfaraz.ir**
