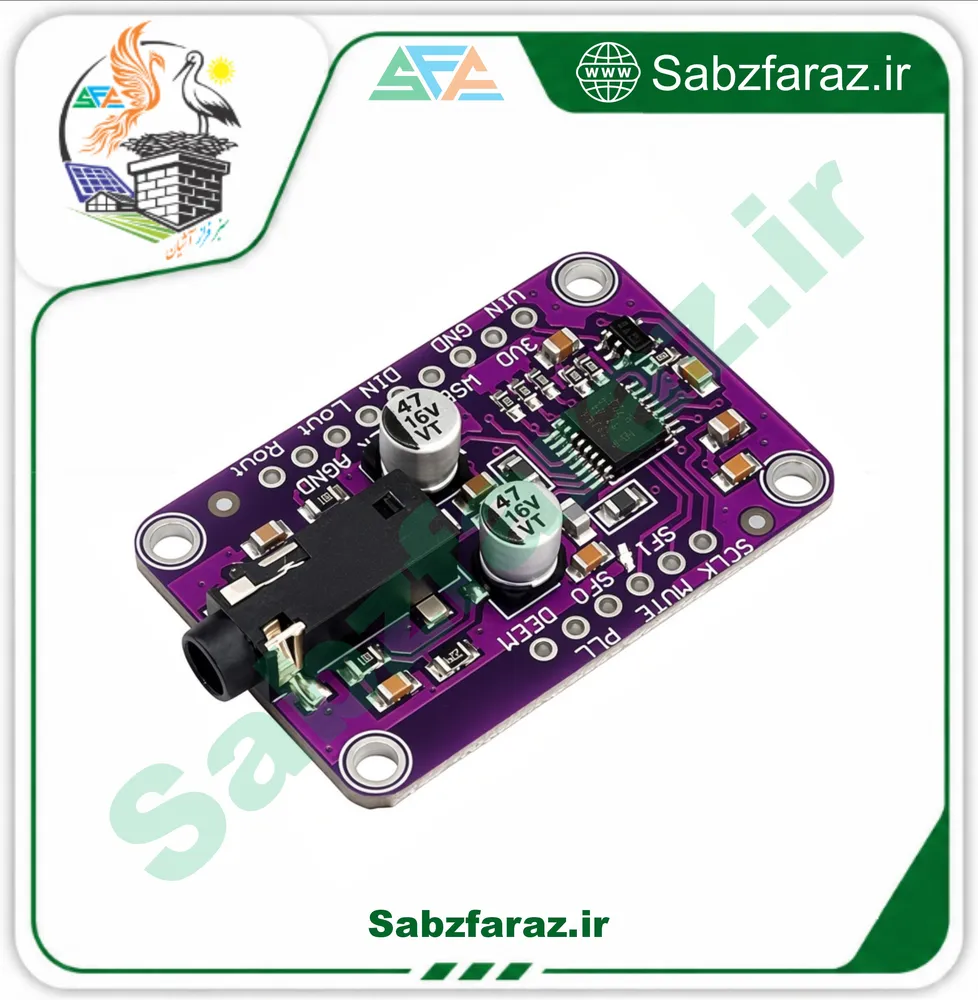

ماژول مبدل دیجیتال به آنالوگ صوتی استریو UDA1334A

اطلاعات محصول

ماژول DAC استریو UDA1334A با رابط I2S، رزولوشن ۲۴ بیت و نرخ نمونه‌برداری تا ۹۶ کیلوهرتز. دارای PLL داخلی (بدون نیاز به MCLK)، پشتیبانی از سطح منطقی ۳.۳ تا ۵ ولت و خروجی خط استریو با کیفیت ۹۸dB SNR. مناسب رزبری پای، ESP32 و پروژه‌های صوتی DIY.

ماژول مبدل دیجیتال به آنالوگ صوتی استریو UDA1334A – DAC با رابط I2S، رزولوشن ۲۴ بیت و PLL داخلی -------------------------------------------------------------------------------------------------------------- ماژول UDA1334A یک مبدل دیجیتال به آنالوگ (DAC) استریو با کیفیت بالا و کم‌مصرف است که بر پایه تراشه NXP UDA1334A ساخته شده و برای تبدیل سیگنال دیجیتال I2S به خروجی آنالوگ خط استریو طراحی شده است[reference:0]. این ماژول به‌دلیل کیفیت صدای عالی، پشتیبانی از سطوح منطقی ۳.۳ تا ۵ ولت و عدم نیاز به کلاک خارجی (MCLK)، یکی از محبوب‌ترین گزینه‌ها برای پروژه‌های صوتی با رزبری پای، ESP32، آردوینو و سایر میکروکنترلرها محسوب می‌شود[reference:1]. این DAC با پشتیبانی از رزولوشن ۲۴ بیت و نرخ نمونه‌برداری تا ۹۶ کیلوهرتز، نسبت سیگنال به نویز ۹۸ دسی‌بل و اعوجاج هارمونیک کل ۰.۰۱٪، صدایی شفاف، تمیز و بدون نویز ارائه می‌دهد[reference:2][reference:3]. وجود PLL داخلی باعث می‌شود که این ماژول با منابع I2S بدون MCLK (مانند رزبری پای) نیز به‌راحتی کار کند و نیازی به کلاک خارجی نداشته باشد[reference:4]. خروجی این ماژول به‌صورت استریو خط (Line-Level) است و از طریق جک ۳.۵ میلی‌متری هدفون و همچنین پدهای لحیم‌کاری بردبورد در دسترس قرار دارد. خازن‌های کوپلاژ ۴۷ میکروفارادی روی خروجی، امکان اتصال به هر سیستم صوتی استریو را فراهم می‌کند[reference:5]. این DAC برای بار ۳ کیلواهم طراحی شده است، اما می‌توانید هدست ۳۲ اهمی نیز به آن وصل کنید (با محدودیت جریان و احتمال اعوجاج)[reference:6]. ⚙️ مشخصات فنی کامل - تراشه اصلی: NXP UDA1334A (UDA1334ATS) - نوع: DAC استریو (Digital-to-Analog Converter) - رابط ورودی: I2S - فرمت‌های پشتیبانی‌شده: I2S استاندارد، LSB-Justified (16/20/24 بیت) - رزولوشن: ۲۴ بیت - نرخ نمونه‌برداری: تا 96 kHz - SNR: 98 dB - THD: 0.01% - سطح منطقی ورودی: 3.3V تا 5V - ولتاژ تغذیه (تراشه): 2.4V تا 3.6V - ولتاژ تغذیه (ماژول): 3.3V تا 5V - PLL داخلی: دارد (بدون نیاز به MCLK خارجی) - خروجی: استریو خط (Line-Level) – جک ۳.۵ میلی‌متری + پدهای بردبورد - خازن کوپلاژ خروجی: 47µF - بار مجاز خروجی: 3KΩ (توصیه‌شده)؛ 32Ω هدست قابل اتصال است - فیلتر داخلی: فریت بید + رگولاتور LDO + فیلتر باند-پس - پین‌ها: VIN، GND، LRC (WSEL)، BCLK، DIN، GAIN، Mute، SCLK (اختیاری)، PLL، SF0 - دمای کاری: -40°C تا +85°C - ابعاد: 40.0 × 25.0 × 7.1 میلی‌متر - وزن: 4.6 گرم 📌 ویژگی‌ها و نقاط قوت - **کیفیت صدای بالا:** رزولوشن ۲۴ بیت، SNR ۹۸ دسی‌بل و THD ۰.۰۱٪ برای صدای شفاف و بدون نویز[reference:7]. - **سازگاری با سطوح منطقی ۳.۳ تا ۵ ولت:** اتصال آسان به آردوینو، ESP32 و رزبری پای بدون نیاز به سطح شیفتر[reference:8]. - **PLL داخلی (بدون MCLK):** نیازی به کلاک خارجی ندارد و با منابع I2S بدون MCLK (مانند رزبری پای) کار می‌کند[reference:9]. - **پشتیبانی از فرمت‌های مختلف:** I2S استاندارد و LSB-Justified با کلمه‌های ۱۶، ۲۰ و ۲۴ بیتی[reference:10]. - **خروجی استریو خط:** جک ۳.۵ میلی‌متری + پدهای بردبورد برای اتصال آسان به هر سیستم صوتی[reference:11]. - **فیلتر و رگولاتور داخلی:** فریت بید، رگولاتور LDO و فیلتر باند-پس برای خروجی تمیز و پایدار[reference:12]. - **ابعاد کوچک و وزن سبک:** ۴۰×۲۵×۷.۱ میلی‌متر و ۴.۶ گرم، مناسب پروژه‌های فشرده. 📌 کاربردهای رایج - تبدیل صدای دیجیتال رزبری پای به آنالوگ با کیفیت بالا (جایگزین خروجی صدای داخلی) - پروژه‌های صوتی با ESP32 و ESP8266 (پخش اینترنتی، رادیو، MP3) - پخش‌کننده‌های MP3 و دستگاه‌های صوتی DIY - پروژه‌های آردوینو با خروجی صدا (با استفاده از کتابخانه I2S) - سیستم‌های صوتی خانگی و تقویت‌کننده‌های DIY - رابط صوتی برای سنتزایزرها و دستگاه‌های موسیقی - پروژه‌های IoT با بازخورد صوتی - جایگزین DAC داخلی رزبری پای برای کیفیت بهتر - دستگاه‌های پخش موسیقی قابل حمل 🔌 راهنمای اتصال (نمونه با رزبری پای و آردوینو) - **VIN:** تغذیه ۳.۳ تا ۵ ولت - **GND:** زمین - **LRC (WSEL):** به پایه LRCLK/WS منبع I2S - **BCLK:** به پایه BCLK/SCK منبع I2S - **DIN:** به پایه DATA/SD منبع I2S - **MCLK:** نیازی نیست (PLL داخلی فعال است) - **خروجی:** جک ۳.۵ میلی‌متری به تقویت‌کننده یا هدفون 💡 نکات مهم - **MCLK:** این ماژول به MCLK خارجی نیاز ندارد؛ اگر منبع شما پایه MCLK دارد، آن را متصل نکنید[reference:13]. - **بار خروجی:** برای بهترین کیفیت صدا، خروجی را به ورودی خط (Line-In) تقویت‌کننده یا سیستم صوتی وصل کنید. اتصال مستقیم هدست ۳۲ اهمی ممکن است اعوجاج ایجاد کند[reference:14]. - **ولتاژ تغذیه:** ولتاژ تغذیه ماژول را در محدوده ۳.۳ تا ۵ ولت نگه دارید. تغذیه بیش از حد می‌تواند به تراشه آسیب بزند. - **سطح منطقی:** پایه‌های PLL و SF0 فقط ۳.۳ ولت را تحمل می‌کنند؛ سایر پایه‌ها ۳ تا ۵ ولت ایمن هستند[reference:15]. - **کد رنگی:** این ماژول کد رنگی ندارد؛ برای اتصال صحیح به نام پایه‌ها روی برد دقت کنید. - **فیلتر و رگولاتور:** ماژول دارای فریت بید، رگولاتور LDO و فیلتر باند-پس است که خروجی تمیز و پایدار ارائه می‌دهد[reference:16]. ❓ سوالات متداول - **آیا این ماژول به MCLK نیاز دارد؟** خیر، این DAC دارای PLL داخلی است و نیازی به کلاک خارجی (MCLK) ندارد. با منابع I2S بدون MCLK مانند رزبری پای به‌خوبی کار می‌کند[reference:17]. - **آیا با آردوینو کار می‌کند؟** بله، این ماژول با آردوینو و کتابخانه I2S (مثل ESP32-I2S یا کتابخانه‌های مشابه) کار می‌کند و از سطح منطقی ۳.۳ تا ۵ ولت پشتیبانی می‌کند[reference:18]. - **آیا می‌توان هدست ۳۲ اهمی مستقیماً وصل کرد؟** بله، اما خروجی برای بار ۳ کیلواهم طراحی شده است. اتصال هدست ۳۲ اهمی ممکن است اعوجاج ایجاد کند؛ برای کیفیت بهتر از تقویت‌کننده استفاده کنید[reference:19]. - **حداکثر نرخ نمونه‌برداری این DAC چقدر است؟** حداکثر نرخ نمونه‌برداری ۹۶ کیلوهرتز با رزولوشن ۲۴ بیت است[reference:20]. - **آیا از فرمت LSB-Justified پشتیبانی می‌کند؟** بله، این DAC از فرمت‌های I2S استاندارد و LSB-Justified با کلمه‌های ۱۶، ۲۰ و ۲۴ بیتی پشتیبانی می‌کند[reference:21]. - **کیفیت صدای این DAC چگونه است؟** با SNR ۹۸ دسی‌بل و THD ۰.۰۱٪، کیفیت صدای بسیار خوب و شفافی ارائه می‌دهد[reference:22]. - **آیا این ماژول برای رزبری پای مناسب است؟** بله، این DAC یکی از بهترین گزینه‌ها برای رزبری پای است و به‌دلیل PLL داخلی، با رابط I2S رزبری پای بدون MCLK کار می‌کند[reference:23]. 📦 محتویات بسته - ۱ عدد ماژول مبدل دیجیتال به آنالوگ UDA1334A - هدر نری (در صورت همراه بودن) - دفترچه راهنما (در صورت همراه بودن) -------------------------------------------------------------------------------------------------------------- **فروشگاه اینترنتی سبزفراز (سبز فراز)** عرضه‌کننده‌ی انواع قطعات الکترونیک، ماژول‌های صوتی، DAC، مبدل و تجهیزات جانبی. از ماژول‌های DAC استریو UDA1334A و PCM5102 تا آمپلی‌فایر، اسپیکر و لوازم جانبی صوتی، همه را با قیمت مناسب و ارسال سریع در سبزفراز بیابید. 🌐 **sabzfaraz.ir** | **sabz faraz**

مشخصات فنی
