اطلاعات محصول

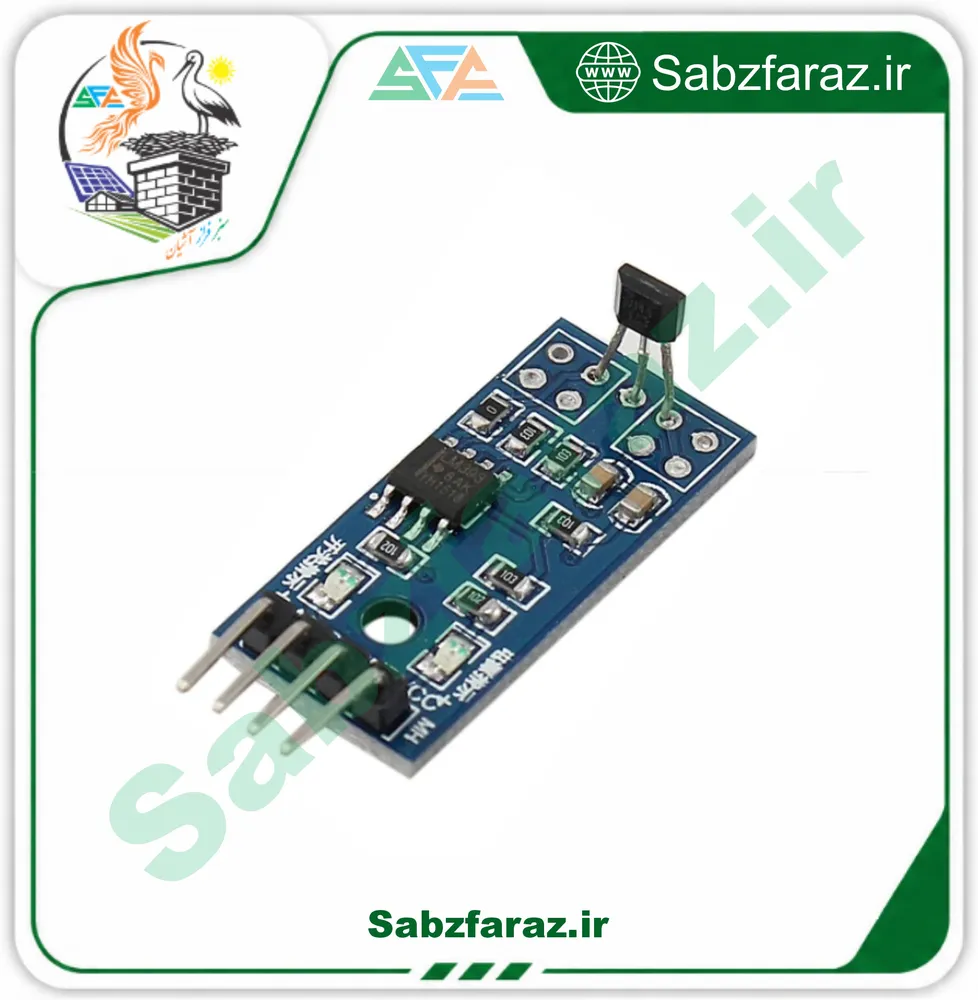

ماژول اثر هال UGN3144 – سنسور مغناطیسی دیجیتال با عملکرد پایدار در دمای بالا برای تشخیص سرعت، موقعیت و شمارش پالس -------------------------------------------------------------------------------------------------------------- ماژول اثر هال UGN3144 یک سنسور مغناطیسی حساس است که میدان مغناطیسی را به سیگنال دیجیتال تبدیل می‌کند و برای کاربردهای سوئیچینگ بدون تماس، تشخیص سرعت، سنجش موقعیت و شمارش پالس طراحی شده است. این ماژول بر پایه تراشه UGN3144 ساخته شده که به‌طور خاص برای عملکرد در دماهای بالا (تا ۱۵۰+ درجه سانتی‌گراد) طراحی شده و پایداری فوق‌العاده‌ای در برابر تغییرات دما و ولتاژ تغذیه دارد. خروجی دیجیتال آن به‌راحتی به میکروکنترلرهایی مانند آردوینو، ESP و AVR متصل می‌شود. برای افزایش حساسیت و دقت، این ماژول از تقویت‌کننده، رگولاتور ولتاژ و مدارهای منطقی استفاده می‌کند تا خروجی تمیز و قابل اطمینانی ارائه دهد. ⚡ ویژگی‌های اصلی - سنسور اثر هال UGN3144 با خروجی دیجیتال (DOUT) و در برخی نسخه‌ها خروجی آنالوگ (AOUT) - عملکرد پایدار در دمای بالا تا ۱۵۰+ درجه سانتی‌گراد - سوئیچینگ تک‌قطبی (پاسخ به یک قطب مغناطیسی) - مجهز به رگولاتور ولتاژ و تقویت‌کننده برای حساسیت بالا - LED نشانگر وضعیت خروجی - ولتاژ کاری معمولاً ۳.۳ تا ۵ ولت - ابعاد کوچک و مناسب برای بردبورد و PCB - نصب آسان با هدرهای استاندارد 📌 کاربردهای اصلی - تشخیص سرعت چرخش موتور، چرخ و شفت - شمارنده پالس در پرینترها، درایو موتور و سیستم‌های صنعتی - تشخیص موقعیت و مجاورت آهنربا - قفل‌های مغناطیسی درب و سیستم‌های امنیتی - جوی‌استیک و سنسور موقعیت لنز - اندازه‌گیری سرعت خودرو، دوچرخه و تجهیزات مکانیکی - سیستم‌های اندازه‌گیری فلو و رله‌های مغناطیسی - دستگاه‌های سکه‌ای و کنترل موتور 🔧 مشخصات فنی کامل - تراشه: UGN3144 - نوع سنسور: اثر هال دیجیتال - خروجی: دیجیتال (DOUT) با LED نشانگر - ولتاژ کاری: 3.3 تا 5 ولت DC - جریان مصرفی: بسیار کم - دمای کاری: تا +150 درجه سانتی‌گراد - ابعاد تقریبی: 20 × 15 × 5 میلی‌متر - وزن تقریبی: 3 گرم 📦 محتویات بسته - ۱ عدد ماژول اثر هال UGN3144 - هدر نری (در صورت همراه بودن) 💡 نکات مهم - برای فعال شدن سنسور، یک آهنربا را به ناحیه حساس سنسور نزدیک کنید. - این سنسور تک‌قطبی است؛ به یک قطب مغناطیسی (معمولاً قطب جنوب) پاسخ می‌دهد. - خروجی دیجیتال می‌تواند مستقیماً به ورودی دیجیتال آردوینو متصل شود. - هنگام نصب، فاصله و جهت آهنربا را طبق دیتاشیت تنظیم کنید. - برای کاربردهای با دمای خیلی بالا، مدل‌های با پسوند -L را در نظر بگیرید. -------------------------------------------------------------------------------------------------------------- **فروشگاه اینترنتی سبزفراز (سبز فراز)** عرضه‌کننده‌ی انواع قطعات الکترونیک، ماژول‌های متفرقه، سنسورها، بردهای آردوینو، گجت‌های هوشمند و تجهیزات جانبی. از ماژول‌های سنسور اثر هال و ماژول‌های کنترلی تا مقاومت‌ها، سنسورها، سیم‌ها و ابزارهای دقیق، همه را با قیمت مناسب و ارسال سریع در سبزفراز بیابید. 🌐 **sabzfaraz.ir** | **sabz faraz** **Sabzfaraz Online Store** Your reliable source for electronic components, miscellaneous modules, Hall effect sensors, Arduino boards, smart gadgets, and accessories. From Hall effect sensor modules and control modules to resistors, sensors, wires, and precision tools – find everything at competitive prices with fast delivery. 🌐 **sabzfaraz.ir**
