اطلاعات محصول

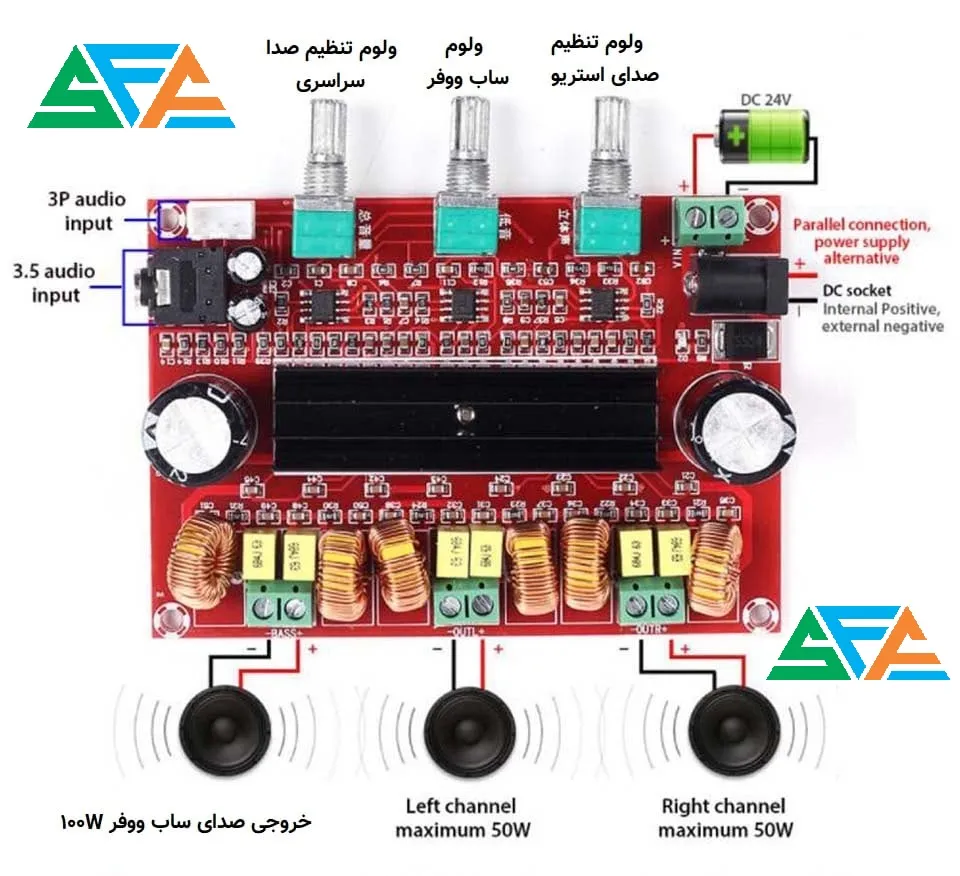

ماژول امپلی فایر 2.1 کاناله XH-M139 با خروجی استریو 50 وات و ساب‌ووفر 100 وات، مبتنی بر تراشه TPA3116D2 و NE5532؛ مناسب اسپیکر خانگی، سینمای خانگی و پروژه‌های صوتی DIY.

ماژول امپلی فایر سه کانال XH-M139 – تقویت‌کننده ۲.۱ کاناله با خروجی استریو ۵۰ وات و ساب‌ووفر ۱۰۰ وات -------------------------------------------------------------------------------------------------------------- ماژول امپلی فایر سه کانال XH-M139 یک تقویت‌کننده صوتی دیجیتال ۲.۱ کاناله قدرتمند است که برای ساخت اسپیکرهای خانگی، سیستم‌های سینمای خانگی، اسپیکرهای DIY و پروژه‌های صوتی حرفه‌ای طراحی شده است. این ماژول دارای دو کانال خروجی استریو (چپ و راست) با توان ۵۰ وات برای هر کانال و یک کانال ساب‌ووفر با توان ۱۰۰ وات می‌باشد. استفاده از چیپ TPA3116D2 به‌عنوان تقویت‌کننده اصلی و NE5532 به‌عنوان پیش‌تقویت‌کننده (Preamp)، کیفیت صدای بسیار خوب، نویز کم و بیس عمیق را تضمین می‌کند. ولتاژ کاری ۱۲ تا ۲۴ ولت DC و امپدانس خروجی ۴ تا ۸ اهم، این ماژول را برای طیف گسترده‌ای از بلندگوها مناسب می‌سازد. ⚡ ویژگی‌های اصلی - تقویت‌کننده دیجیتال ۲.۱ کاناله با سه خروجی - خروجی استریو: ۲ کانال × ۵۰ وات (چپ و راست) - خروجی ساب‌ووفر: ۱ کانال × ۱۰۰ وات - تراشه‌ها: TPA3116D2 (تقویت‌کننده قدرت) + NE5532 (پیش‌تقویت‌کننده) - ولتاژ کاری: ۱۲ تا ۲۴ ولت DC - امپدانس خروجی: ۴ تا ۸ اهم - پاسخ فرکانسی مناسب برای سیستم‌های ۲.۱ - بازدهی بالا و تولید گرمای کم - ابعاد: 100 × 70 × 30 میلی‌متر (تقریبی) - نصب آسان با ترمینال‌های پیچی 📌 کاربردهای اصلی - ساخت اسپیکر ۲.۱ خانگی و سینمای خانگی - تقویت صدای کامپیوتر، موبایل، تبلت و تلویزیون - پروژه‌های DIY اسپیکر و سیستم‌های صوتی سفارشی - سیستم‌های پخش زنده و پیجینگ در فضاهای متوسط - اتصال به خروجی DAC، MP3 Player و رزبری پای - ساخت ساب‌ووفر فعال خانگی 🔧 مشخصات فنی کامل - نوع: تقویت‌کننده کلاس D (۲.۱ کاناله) - تراشه قدرت: TPA3116D2 - پیش‌تقویت‌کننده: NE5532 - توان خروجی کانال‌های استریو: ۵۰W + ۵۰W - توان خروجی ساب‌ووفر: ۱۰۰W - ولتاژ تغذیه: 12 تا 24 ولت DC - امپدانس خروجی: 4 تا 8 اهم - ابعاد: 100 × 70 × 30 میلی‌متر - وزن تقریبی: 180 گرم - پایه‌ها: ورودی برق (VCC, GND)، ورودی صدا (L, GND, R)، خروجی بلندگو (L+, L-, R+, R-, SUB+, SUB-) 📦 محتویات بسته - ۱ عدد ماژول امپلی فایر سه کانال XH-M139 - ترمینال‌های اتصال (در صورت همراه بودن) 💡 نکات مهم - برای دستیابی به حداکثر توان، از منبع تغذیه ۲۴ ولت با جریان کافی (حداقل ۶-۸ آمپر) استفاده کنید. با ولتاژ ۱۲ ولت توان خروجی کاهش می‌یابد. - بلندگوهای استریو را به خروجی‌های L و R با امپدانس ۴ تا ۸ اهم و ساب‌ووفر را به خروجی SUB متصل کنید. - ورودی صدا را به پایه‌های L، GND، R (استریو) متصل کنید. سیگنال ساب‌ووفر معمولاً از ترکیب دو کانال گرفته می‌شود. - برای کاهش نویز، منبع تغذیه تمیز و سیم‌های کوتاه استفاده کنید. - قطبیت منبع تغذیه را رعایت کنید و از اتصال معکوس جلوگیری کنید. - در صورت استفاده طولانی‌مدت با توان بالا، تهویه مناسب یا هیت‌سینک اضافی فراهم کنید. -------------------------------------------------------------------------------------------------------------- **فروشگاه اینترنتی سبزفراز (سبز فراز)** عرضه‌کننده‌ی انواع قطعات الکترونیک، ماژول‌های صوتی، بردهای آردوینو، گجت‌های هوشمند و تجهیزات جانبی. از آمپلی فایرهای قدرتمند و ماژول‌های صوتی تا مقاومت‌ها، سنسورها، سیم‌ها و ابزارهای دقیق، همه را با قیمت مناسب و ارسال سریع در سبزفراز بیابید. 🌐 **sabzfaraz.ir** | **sabz faraz** **Sabzfaraz Online Store** Your reliable source for electronic components, audio modules, amplifier boards, Arduino boards, smart gadgets, and accessories. From powerful audio amplifiers and sound modules to resistors, sensors, wires, and precision tools – find everything at competitive prices with fast delivery. 🌐 **sabzfaraz.ir**

مشخصات فنی
