کد محصول: M4e110
جمع کل: ۱۱۰٬۰۰۰ تومان(۱ عدد × ۱۱۰٬۰۰۰ تومان)

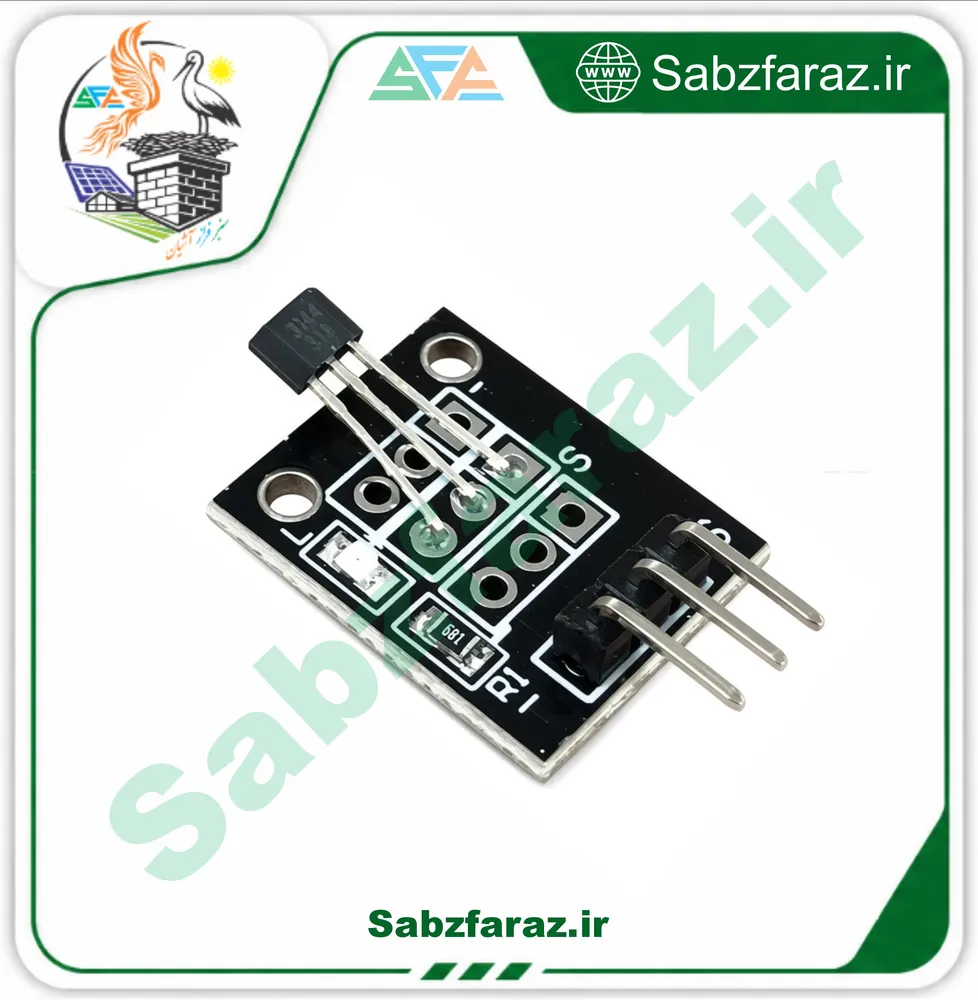

ماژول سنسور اثر هال آنالوگ 49E با خروجی ولتاژ متناسب با شدت میدان مغناطیسی. مناسب اندازه‌گیری موقعیت، سرعت، جریان و تشخیص قطب مغناطیسی. ولتاژ کاری ۳.۳ تا ۵ ولت، خروجی آنالوگ، سازگار با آردوینو.
🧲 ماژول سنسور اثر هال آنالوگ 49E – اندازه‌گیری دقیق میدان مغناطیسی و کاربردهای صنعتی -------------------------------------------------------------------------------------------------------------- ماژول سنسور اثر هال آنالوگ 49E یک سنسور مغناطیسی خطی (Linear Hall Effect Sensor) است که ولتاژ خروجی آن متناسب با شدت میدان مغناطیسی اعمال‌شده تغییر می‌کند. این ماژول بر پایه سنسور 49E ساخته شده و خروجی آنالوگ آن به‌راحتی با میکروکنترلرهایی مانند آردوینو، ESP32 و رزبری پای قابل خواندن است. برخلاف سنسورهای هال دیجیتال که فقط وجود یا عدم وجود میدان مغناطیسی را تشخیص می‌دهند، این ماژول قادر است شدت و قطب میدان مغناطیسی را نیز اندازه‌گیری کند. سنسور 49E در محدوده دمایی گسترده کار می‌کند و نسبت به تغییرات ولتاژ تغذیه حساسیت کمی دارد. این ماژول برای پروژه‌هایی که نیاز به اندازه‌گیری دقیق موقعیت، سرعت چرخش، جریان الکتریکی یا تشخیص قطب آهنربا دارند، گزینه‌ای ایده‌آل است. ⚙️ مشخصات فنی - مدل سنسور: 49E (Linear Hall Effect) - نوع خروجی: آنالوگ (ولتاژ متناسب با میدان مغناطیسی) - ولتاژ کاری: ۳.۳ تا ۵ ولت DC (معمولاً ۵ ولت) - جریان مصرفی: حدود ۵ تا ۱۰ میلی‌آمپر - حساسیت: حدود ۱.۴ میلی‌ولت بر گاوس (mV/G) - محدوده اندازه‌گیری: حدود ±۱۰۰۰ گاوس (خطی) - ولتاژ خروجی در حالت بدون میدان: حدود نصف ولتاژ تغذیه (۲.۵ ولت در ۵ ولت) - تغییرات ولتاژ خروجی با تغییر قطب: افزایش یا کاهش نسبت به ولتاژ مرجع - ابعاد ماژول: حدود ۱۵ × ۱۰ میلی‌متر - وزن: حدود ۲ گرم - تعداد پین: ۳ پین (VCC, GND, OUT) - سازگاری: آردوینو، ESP32، رزبری پای، STM32 و سایر میکروکنترلرها 📌 کاربردهای رایج - اندازه‌گیری موقعیت و جابه‌جایی (Position Sensing) - اندازه‌گیری سرعت چرخش موتور و شفت - تشخیص قطب شمال و جنوب آهنربا - اندازه‌گیری جریان الکتریکی (با استفاده از اثر هال) - سنسور مجاورت مغناطیسی (Proximity) - اندازه‌گیری زاویه در جوی‌استیک‌های بدون تماس - سیستم‌های ضد سرقت و تشخیص درب باز - پروژه‌های آردوینو، ESP32 و رزبری پای - تجهیزات صنعتی و رباتیک 🔌 نحوه اتصال به آردوینو ماژول دارای ۳ پین است: | پین | عملکرد | |-----|---------| | VCC | تغذیه (۳.۳ یا ۵ ولت) | | GND | زمین | | OUT | خروجی آنالوگ (به پین آنالوگ آردوینو) | برای راه‌اندازی، VCC را به ۵ ولت، GND را به زمین و OUT را به یک پین آنالوگ (مثلاً A0) متصل کنید. با استفاده از دستور `analogRead()` می‌توانید مقدار میدان مغناطیسی را بخوانید. در حالت بدون میدان، خروجی حدود ۵۱۲ (در آردوینو ۱۰ بیتی) خواهد بود و با نزدیک کردن آهنربا، مقدار افزایش یا کاهش می‌یابد. 💡 نکات مهم - این سنسور آنالوگ است و شدت میدان مغناطیسی را اندازه‌گیری می‌کند؛ برای تشخیص ساده وجود آهنربا (دیجیتال) از سنسورهای هال دیجیتال استفاده کنید. - قطب شمال و جنوب آهنربا باعث تغییر خروجی به سمت بالا یا پایین می‌شود. - برای اندازه‌گیری دقیق‌تر، از ولتاژ تغذیه پایدار استفاده کنید. - سنسور 49E به دما حساس است؛ برای کاربردهای دقیق، جبران دما لازم است. - از نزدیک کردن آهنربای قوی (نئودیمیوم) به سنسور خودداری کنید؛ ممکن است به سنسور آسیب بزند. ❓ سوالات متداول - تفاوت سنسور هال آنالوگ و دیجیتال چیست؟ سنسور آنالوگ ولتاژ خروجی متناسب با شدت میدان می‌دهد، در حالی که دیجیتال فقط وجود/عدم وجود میدان را تشخیص می‌دهد. - آیا این ماژول با آردوینو کار می‌کند؟ بله، خروجی آنالوگ آن به پین آنالوگ آردوینو متصل می‌شود و با analogRead قابل خواندن است. - ولتاژ خروجی در حالت بدون آهنربا چقدر است؟ حدود نصف ولتاژ تغذیه (۲.۵ ولت در ۵ ولت). - آیا می‌توان از آن برای اندازه‌گیری جریان استفاده کرد؟ بله، با قرار دادن سیم حامل جریان در نزدیکی سنسور، می‌توان جریان را اندازه‌گیری کرد (با کالیبراسیون). - محدوده اندازه‌گیری میدان چقدر است؟ حدود ±۱۰۰۰ گاوس به‌صورت خطی. - آیا این ماژول نیاز به کتابخانه خاصی دارد؟ خیر، با analogRead ساده قابل استفاده است. 📦 محتویات بسته - ۱ عدد ماژول سنسور اثر هال آنالوگ 49E - کابل جامپر (در صورت همراه بودن) -------------------------------------------------------------------------------------------------------------- **فروشگاه اینترنتی سبزفراز (سبز فراز)** عرضه‌کننده‌ی انواع قطعات الکترونیک، ماژول‌های سنسور، تجهیزات رباتیک و لوازم جانبی. از ماژول‌های سنسور اثر هال و سنسورهای مغناطیسی تا بردهای آردوینو، سنسورها و ابزار دقیق، همه را با قیمت مناسب و ارسال سریع در سبزفراز بیابید. 🌐 **sabzfaraz.ir** | **sabz faraz**
| مدل سنسور | 49E |
| نوع سنسور | اثر هال خطی (Linear Hall Effect) |
| نوع خروجی | آنالوگ |
| ولتاژ کاری | ۳.۳ تا ۵ ولت DC |
| جریان مصرفی | ۵ تا ۱۰ میلی‌آمپر |
| حساسیت | ۱.۴ mV/G |
| محدوده اندازه‌گیری | ±۱۰۰۰ گاوس |
| ولتاژ خروجی (بدون میدان) | حدود ۲.۵ ولت (در ۵ ولت) |
| تعداد پین | ۳ (VCC, GND, OUT) |
| ابعاد ماژول | ۱۵ × ۱۰ میلی‌متر |
| وزن | ۲ گرم |
| سازگاری | آردوینو، ESP32، رزبری پای و سایر میکروکنترلرها |
