EE42-42 Ferrite Core with 18-Pin Horizontal Bobbin
جدیدکد محصول: Fe2679
جمع کل: ۸۴۰٬۳۰۰ تومان(۱ عدد × ۸۴۰٬۳۰۰ تومان)
هسته فریت EE42-42 با قرقره بوبین ۱۸ پین خوابیده؛ مجموعه کامل برای ساخت ترانسفورماتور توان بالا، سلف قدرتی و چوک در منابع تغذیه سوئیچینگ و مبدل‌های DC-DC.

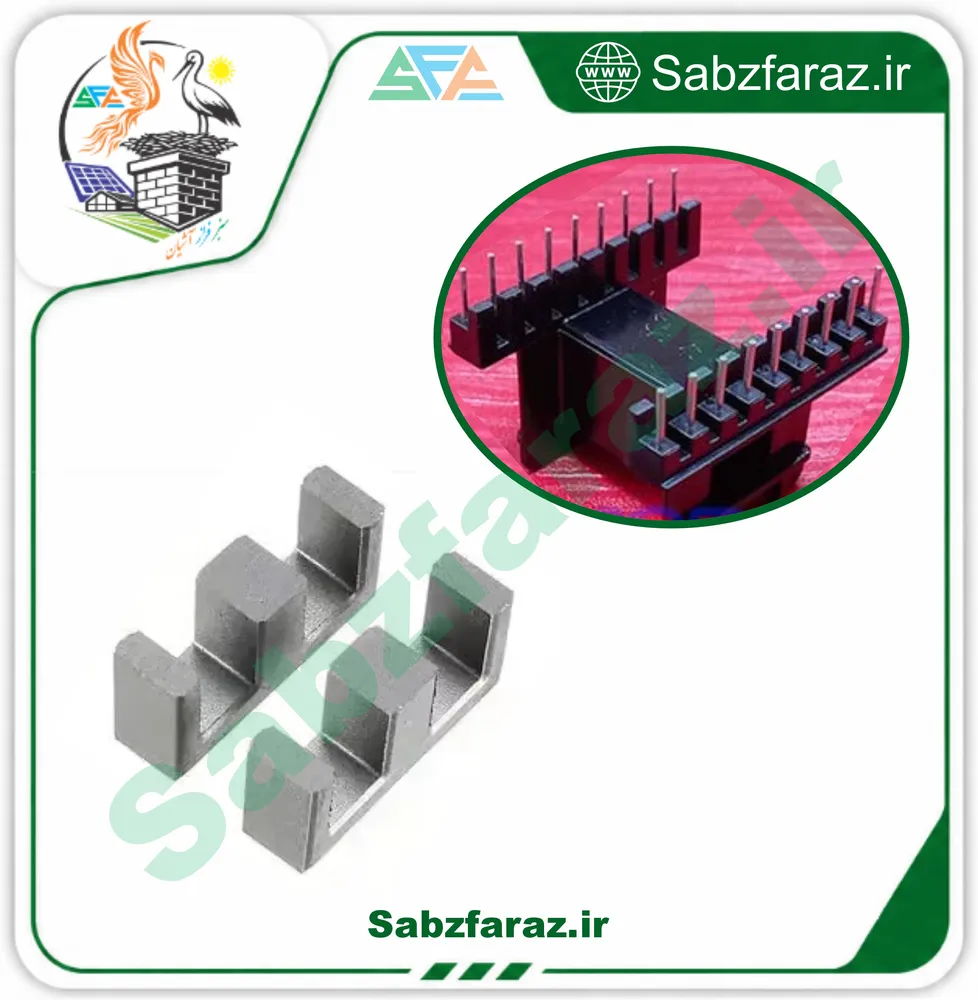

هسته فریت EE 42-42 و قرقره بوبین 18 پین خوابیده – مجموعه کامل برای ساخت ترانسفورماتورهای توان بالا و سلف‌های فرکانس بالا با نصب افقی -------------------------------------------------------------------------------------------------------------- این محصول شامل یک جفت هسته فریت EE با ابعاد ۴۲×۴۲ میلی‌متر و ضخامت ۱۵ میلی‌متر به‌همراه یک عدد قرقره بوبین ۱۸ پین خوابیده (Horizontal) است. هسته‌های فریت EE از جنس فریت نرم با نفوذپذیری مغناطیسی بالا ساخته شده‌اند و برای ترانسفورماتورهای توان بالا، منابع تغذیه سوئیچینگ، سلف‌های قدرتی و مدارهای فرکانس بالا ایده‌آل هستند. فریت آلیاژی از اکسید آهن، روی، منگنز یا نیکل است که هدایت الکتریکی پایینی دارد و تلفات جریان گردابی بسیار کمی ایجاد می‌کند. قرقره بوبین ۱۸ پین خوابیده با فاصله پین تا پین بعدی حدود ۵ میلی‌متر و فاصله دو ردیف از هم حدود ۳۶.۵ میلی‌متر، برای نصب افقی روی PCB طراحی شده و به‌راحتی در فضای محدود جای می‌گیرد. ⚡ مشخصات فنی کامل - نوع هسته: EE42-42 (فریت نرم) - طول هسته: 42 میلی‌متر - عرض هسته: 42 میلی‌متر - ضخامت هسته: 15 میلی‌متر - تعداد پین‌های قرقره: 18 پین - نوع قرقره: خوابیده (Horizontal) - فاصله پین تا پین بعدی: حدود 5 میلی‌متر - فاصله دو ردیف پین از یکدیگر: حدود 36.5 میلی‌متر - جنس هسته: فریت نرم (Low Loss) - مناسب برای فرکانس‌های سوئیچینگ تا چند صد کیلوهرتز 📌 کاربردهای رایج - ساخت ترانسفورماتورهای توان بالا در منابع تغذیه سوئیچینگ - سلف‌های قدرتی و چوک‌های فیلتر - مبدل‌های DC-DC ایزوله و غیرایزوله - مدارهای درایو LED پرقدرت و مبدل‌های ایزوله - پروژه‌های صنعتی، مخابراتی و آزمایشگاهی - تعمیرات و ساخت منابع تغذیه سفارشی 💡 نکات مهم - این مجموعه شامل هسته و بوبین است؛ سیم لاکی باید جداگانه تهیه شود. - برای سیم‌پیچی از سیم لاکی با قطر مناسب و کلاس حرارتی کافی استفاده کنید. - هنگام مونتاژ، دو نیمه‌ی هسته EE را پس از سیم‌پیچی روی قرقره در جهت مخالف هم قرار دهید و در صورت نیاز با چسب یا گیره محکم کنید. - برای جلوگیری از شکستن فریت، از فشار زیاد هنگام نصب خودداری کنید. - فاصله ۳۶.۵ میلی‌متری ردیف پین‌ها امکان استفاده از ضخامت‌های بالاتر سیم را فراهم می‌کند و برای پروژه‌های با فضای افقی مناسب است. 📦 محتویات بسته - ۱ عدد هسته فریت EE 42-42 (دو نیمه) - ۱ عدد قرقره بوبین ۱۸ پین خوابیده -------------------------------------------------------------------------------------------------------------- **فروشگاه اینترنتی سبزفراز (سبز فراز)** عرضه‌کننده‌ی انواع قطعات الکترونیک، سلف، بوبین، هسته‌های فریت و آهن، گجت‌های هوشمند و تجهیزات جانبی. از هسته‌های فریت و قرقره‌ها تا مقاومت‌ها، سنسورها، بردهای آردوینو و ابزارهای دقیق، همه را با قیمت مناسب و ارسال سریع در سبزفراز بیابید. 🌐 **sabzfaraz.ir** | **sabz faraz** **Sabzfaraz Online Store** Your reliable source for electronic components, ferrite cores and bobbins, smart gadgets, and accessories. From ferrite cores and bobbins to resistors, sensors, Arduino boards, and precision tools – find everything at competitive prices with fast delivery. 🌐 **sabzfaraz.ir**
| نوع هسته | EE42-42 (فریت نرم) |
| طول هسته | 42 میلی‌متر |
| عرض هسته | 42 میلی‌متر |
| ضخامت هسته | 15 میلی‌متر |
| تعداد پین‌های قرقره | 18 پین |
| نوع قرقره | خوابیده (Horizontal) |
| فاصله پین تا پین بعدی | حدود 5 میلی‌متر |
| فاصله دو ردیف پین از یکدیگر | حدود 36.5 میلی‌متر |
| جنس هسته | فریت نرم (Low Loss) |
| فرکانس کاری | تا چند صد کیلوهرتز |
| کاربرد | ترانس توان بالا، سلف قدرتی، چوک، مبدل DC-DC |
