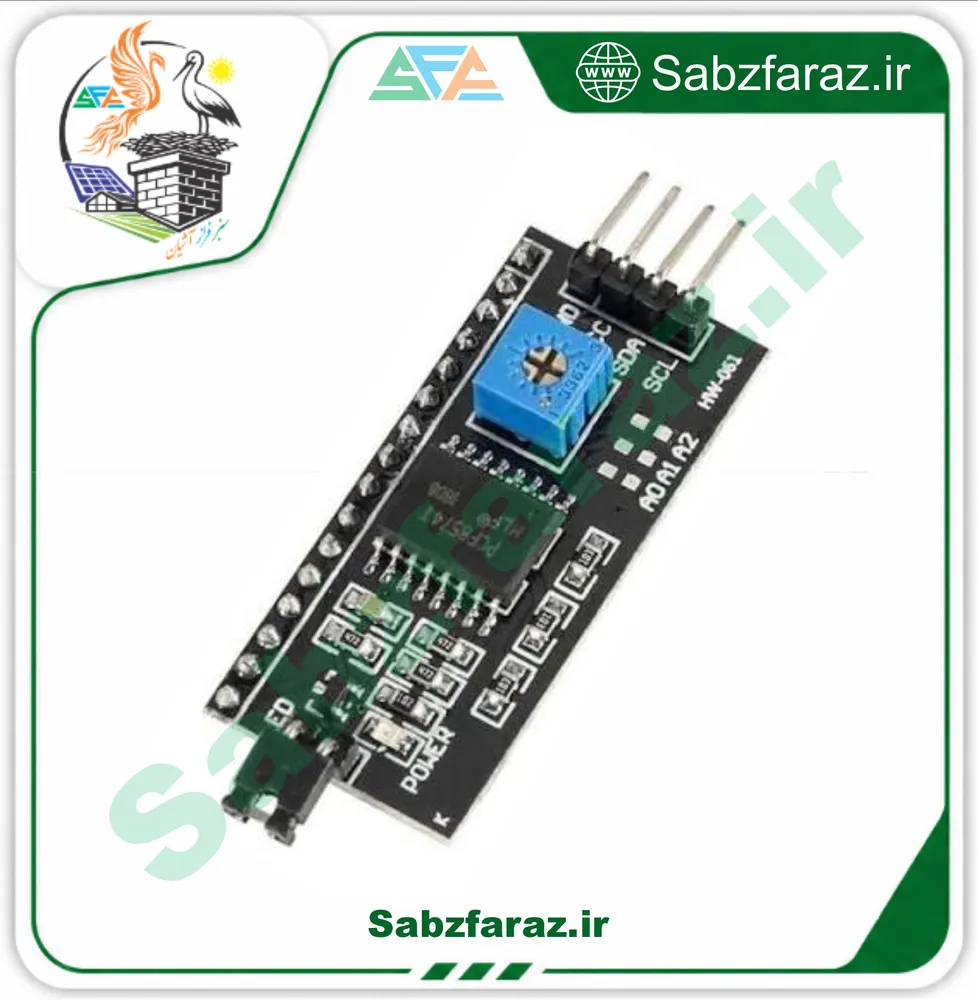

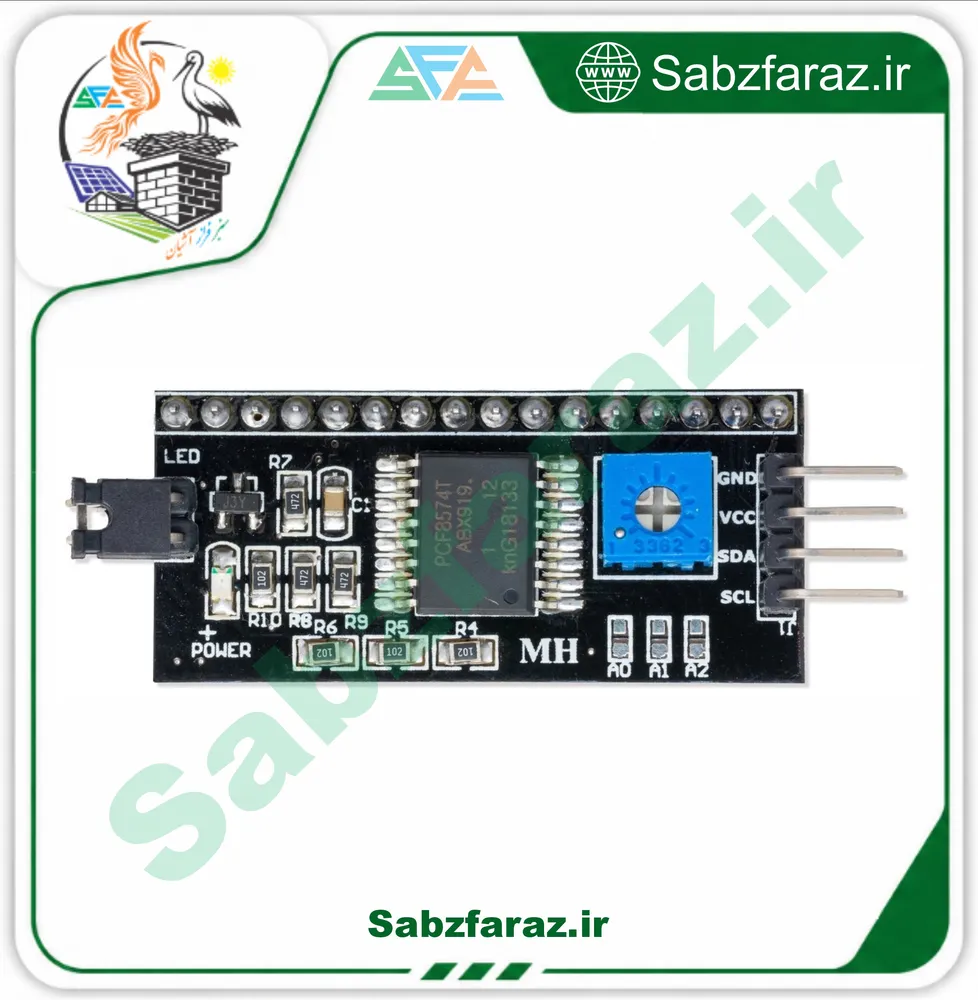

PCF8574 I2C I/O Expander Module for Character LCD (MH)
جدیدکد محصول: Mpe129
جمع کل: ۱۳۶٬۹۰۰ تومان(۱ عدد × ۱۳۶٬۹۰۰ تومان)
برد PCF8574 ویژه نمایشگر کاراکتری (MH)؛ کاهش اتصالات LCD 16×2 و 20×4 از ۱۶ سیم به فقط ۴ سیم با رابط I2C. دارای پتانسیومتر تنظیم کنتراست و جامپر خاموش‌کردن نور پس‌زمینه.
برد توسعه ورودی خروجی PCF8574 ویژه نمایشگر کاراکتری (MH) – کنترل LCD با فقط دو سیم I2C -------------------------------------------------------------------------------------------------------------- برد توسعه PCF8574 ویژه نمایشگر کاراکتری، یک آداپتور I2C است که به شما امکان می‌دهد نمایشگرهای کاراکتری LCD 16×2 و 20×4 را تنها با دو خط ارتباطی SDA و SCL کنترل کنید. به طور معمول، راه‌اندازی یک LCD کاراکتری به ۶ تا ۱۲ پایه دیجیتال نیاز دارد، اما این ماژول با استفاده از تراشه PCF8574، تعداد اتصالات را به ۴ سیم (VCC، GND، SDA، SCL) کاهش می‌دهد[reference:0]. این ویژگی برای پروژه‌هایی که میکروکنترلر آن‌ها پایه‌های محدودی دارد (مانند آردوینو Nano یا ESP8266) بسیار ارزشمند است. تراشه PCF8574 یک توسعه‌دهنده ۸ بیتی ورودی/خروجی است که از طریق پروتکل I2C کنترل می‌شود و پورت‌های آن به صورت شبه‌دوطرفه (Quasi-bidirectional) عمل می‌کنند[reference:1]. این بدان معناست که هر پین هم می‌تواند به عنوان ورودی و هم خروجی استفاده شود. روی این برد، پورت‌های P0 تا P7 به پایه‌های داده LCD متصل شده‌اند و یک پتانسیومتر نیز برای تنظیم دقیق کنتراست تصویر قرار داده شده است. ⚙️ مشخصات فنی - تراشه: PCF8574 / PCF8574T - رابط: I2C (دو سیم SDA و SCL) - ولتاژ کاری: 5V DC - تعداد پین‌های I/O: 8 (P0 تا P7) - آدرس I2C پیش‌فرض: 0x27 (در برخی نسخه‌ها 0x3F)[reference:2] - محدوده آدرس: 0x20 تا 0x27 (قابل تنظیم با پین‌های A0، A1 و A2)[reference:3] - پشتیبانی از نمایشگر: LCD کاراکتری 16×2 و 20×4 (سازگار با درایور HD44780) - تنظیم کنتراست: پتانسیومتر آبی روی برد - کنترل نور پس‌زمینه: جامپر جداگانه برای خاموش کردن بک‌لایت - ابعاد تقریبی: 53 × 20 میلی‌متر - وزن تقریبی: 5 گرم 🔌 پین‌ها و نحوه اتصال - VCC → 5V آردوینو - GND → GND آردوینو - SDA → A4 (در آردوینو UNO) یا پایه SDA میکروکنترلر - SCL → A5 (در آردوینو UNO) یا پایه SCL میکروکنترلر 📌 کاربردهای رایج - راه‌اندازی نمایشگر LCD کاراکتری 16×2 و 20×4 با کمترین تعداد سیم - پروژه‌های آردوینو، ESP8266، ESP32 و رزبری پای - ساخت ساعت، تایمر و نمایشگرهای اطلاعاتی - سیستم‌های مانیتورینگ و کنترل صنعتی سبک - پروژه‌های آموزشی و نمونه‌سازی سریع - استفاده به عنوان گسترش‌دهنده ۸ کاناله I/O برای کنترل LED، رله و خواندن کلید 💡 نکات مهم - قبل از استفاده، آدرس I2C ماژول را با اسکنر I2C یا دستور Wire.beginTransmission بررسی کنید؛ زیرا برخی نسخه‌ها آدرس 0x27 و برخی دیگر 0x3F دارند. - برای راه‌اندازی با آردوینو، از کتابخانه LiquidCrystal_I2C استفاده کنید که در Library Manager قابل نصب است[reference:4]. - پتانسیومتر روی برد را به آرامی بچرخانید تا کنتراست تصویر به بهترین حالت برسد؛ اگر تصویر نمایش داده نشد، احتمالاً کنتراست تنظیم نشده است. - برای خاموش کردن نور پس‌زمینه، جامپر روی برد را بردارید. - اگر چند ماژول PCF8574 روی یک باس I2C استفاده می‌کنید، آدرس هر کدام را با پین‌های A0/A1/A2 متفاوت تنظیم کنید. - این ماژول برای نصب مستقیم روی پین‌های LCD 16×2 یا 20×4 طراحی شده و می‌توانید آن را مستقیماً روی نمایشگر لحیم کنید. 📦 محتویات بسته - ۱ عدد برد توسعه ورودی خروجی PCF8574 ویژه نمایشگر کاراکتری (MH) -------------------------------------------------------------------------------------------------------------- **فروشگاه اینترنتی سبزفراز (سبز فراز)** عرضه‌کننده‌ی انواع قطعات الکترونیک، ماژول‌های I2C، نمایشگرهای کاراکتری و تجهیزات جانبی. از بردهای PCF8574 و آداپتورهای LCD تا مقاومت‌ها، سنسورها، بردهای آردوینو و ابزار دقیق، همه را با قیمت مناسب و ارسال سریع در سبزفراز بیابید. 🌐 **sabzfaraz.ir** | **sabz faraz**
| تراشه | PCF8574 / PCF8574T |
| رابط | I2C (دو سیم SDA و SCL) |
| ولتاژ کاری | 5V DC |
| تعداد پین‌های I/O | 8 (P0 تا P7) |
| آدرس I2C پیش‌فرض | 0x27 (برخی نسخه‌ها 0x3F) |
| محدوده آدرس | 0x20 تا 0x27 (با پین‌های A0/A1/A2) |
| پشتیبانی از LCD | 16×2 و 20×4 کاراکتری (HD44780) |
| تنظیم کنتراست | پتانسیومتر روی برد |
| کنترل بک‌لایت | جامپر جداگانه |
| ابعاد تقریبی | 53 × 20 میلی‌متر |
| وزن تقریبی | 5 گرم |
